110年 - 110 公務升官等考試_薦任_電力工程：電力系統#103745

科目：電力系統 | 年份：110年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (11)

(一)請推導自匯流排i傳輸至匯流排j之實功率與虛功率公式分別如下： （8分）
(二)承(一)小題，假設在輸電系統分析中，忽略線路電阻值（R=0），證明輸 電線上的實功率潮流主要受兩端電壓的相角差所支配。（6分）
(三)承(一)小題，假設在輸電系統分析中，忽略線路電阻值（R=0），證明輸 電線上的虛功率潮流主要受兩端電壓的大小差所支配。（6分）

(一)試求匯流排導納矩陣618a24d3bc59e.jpg（busadmittancematrix）。（6分）
(二)試列出匯流排2之實功率及匯流排3之實功率及虛功率的表示式。（6分）

(三)試利用快速解耦法（fastdecoupledmethod），以起始估計值為618a24f0cd24a.jpg開始，求解匯流排2及3電壓（執行到第二次疊代結果） 。（8分）

三、試利用匯流排阻抗構建法（618a251bbc5d0.jpgbuildingalgorithm）求圖三所示網路的匯 流排阻抗矩陣。（20分）

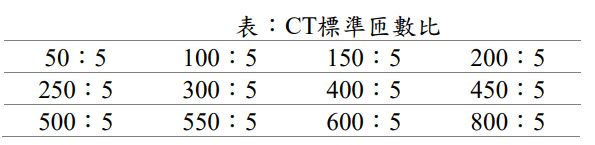

(一)選擇適當比流器（CT）匝數比。（10分）

(二)若電驛允許I1與I2之間最高誤差為25%，求差動電驛K值。618a254cd1448.jpg跳脫）（10分）
(一)功率角方程式。（10分）
(二)搖擺方程式。（10分）
