2. 下列敘述，對矽質與鍺質二極體之障壁電位VK，及逆向飽和電流IS之比較，何者正確？ (A) (B) (C) (D)
3. 如圖一所示為理想運算放大器電路，此電路為何種型式之主動濾波器？(設R1C1＞R2C2)(A) 低通濾波器(B) 高通濾波器(C) 帶通濾波器 (D) 帶拒濾波器。
4. 如圖二為 Wilson 電流鏡(current mirror)，若 Q1，Q2，Q3 相匹配且工作於主動區，即 ，則=
8. 有一迴路增益之轉換函數為 ，請問下列何者為其主要極點？ (A)0 rad/sec (B)10 rad/sec (C)100 rad/sec (D)1000 rad/sec。

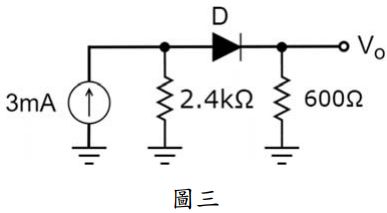

10. 如圖三，已知 D 為矽二極體，則 Vo 為 何？ (A)1.5 (B)2.1 (C)3.3 (D)4.7 V。
11. 如圖四為一理想運算放大器，求 Vo 為何？ (A)3.4 (B)5.8 (C)7.2 (D)9.6 V。
12. 如圖五所示電路 ， 輸出 Y(A,B)=？ (A) (B) (C) A ∙ B (D) A B。
14. 請簡化布林代數式 ，從下面選項選出適合答案。 (A) (B) (C) (D)。
15. 如圖六，Y 輸出函數與下列何者等效？ (A)Y= A∙ B C (B)Y=A∙B C (C)Y= A B∙C (D)Y=A B ∙ C。

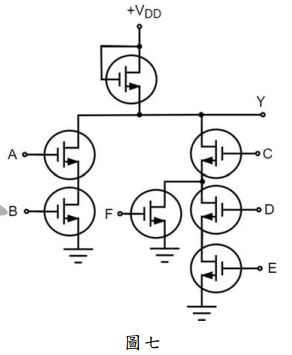

16. 如圖七，NMOS 組成之電路，求輸入端A、B、C、D、E、F 與輸出端 Y 的等 效布林運算式。(A) (A+B)‧(CDE+CF)(B)
(C)
(D) 圖七
19. 李沙育圖形法，若得如圖八，水平信號的頻率為600Hz，則垂直信號頻率為？ (A)400Hz (B)600Hz (C)900Hz (D)1200Hz 。
21. 如圖九所示電路，開關原來為閉合狀態，電路為穩定狀態，若是在t =0時SW開路，在t =0.04 秒時 電感器上的電壓為？ (A)0 伏特 (B)30 伏特 (C)30e-1 伏特 (D)80-30e-1 伏特。

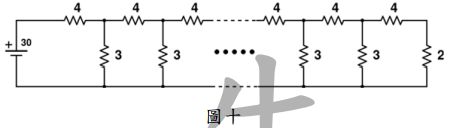

24. 如圖十（每個電阻單位為歐姆），當很多電阻以相同模式串並聯時（只有最後一個電 阻 2Ω，其餘皆為 4Ω 與 3Ω），因電阻很多中間電路圖省略，求理想電壓源 30V 提供多少功率？ (A) 80 W (B) 100 W (C) 120 W (D) 150 W。
2.如圖十二所示，為了使電源外之阻抗的功率因數PF=1，請問C值應該為多少？ _______ 。
3.如圖十三(a)(b)所示之1∅2W與1∅3W電路，當所接的負載相同時，在相同的距離內傳送相同的負載功率，若1∅2W與1∅3W電路使不同粗細的導線?，但兩者損耗的電能相同時()，試求兩種線路的銅量比： 為多少？ _______ 。
4.某電壓波形如圖十四所示，試計算波形因數FF為多少？ _______ 。
5.如圖十五所示電路，試求跨於100 Ω電阻上的電壓v為何？_______ V 。
6.如圖十六所示為馬克士威電橋(Maxwell bridge)，R1=10kΩ，R2=10kΩ，R3=5kΩ，C=0.1μF，當 Rx= (1) _______Ω、Lx= (2)_______H時，電路達到平衡。
7.如圖十七為三相三線Y-△平衡系統，負載為三組RL形成 △ 電路，每組RL為R = 4Ω 與 = 3Ω 串聯，已知an兩點電壓函數為 = 100 sin(ωt)，求圖中電流 為何？ _______。
8.如圖十八，電阻網路中，R 的電阻值可視為∞，求 a b 端等效電阻值=_______ 。
10.如圖十九所示電路，若電晶體為矽質(即V 0.7V )，其β值為100、V 4.7V 、V 10V 該電晶體電路輸出特性曲線如下:電晶體工作於Q點，請問電阻為多少？ _______ 。
11.如圖二十，假設Q1Q2完全對稱且流入Q3 的 可忽略不計，求 = _______ 。 (答案請四捨五入至小數第一位)

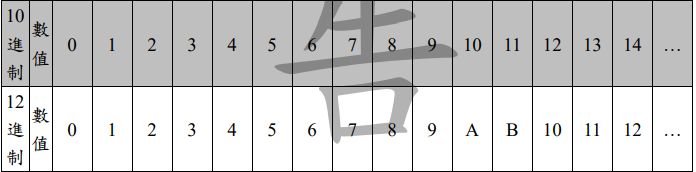

12.日常生活中的基本常識：1 個世紀 100 年、1 小時 60 分鐘、1 天有 24 個小時、1 年 12 個月、1元等於 10 角、1 年有春夏秋冬 4 個季節、1 個季節有 3 個月……等等；這些基本單位的計算， 可以分別以 100 進制、60 進制、24 進制、12 進制、10 進制、4 進制、3 進制來表示。假若10 進制與 12 進制數值的對應如下表：
10 進制與 4 進制數值的對應如下表請問：12進制中的3A，若以4進制來表示為何？ _______
13.請依照圖二十一之狀態圖，填入下列狀態表。
17.如圖二十二為一計數計，當 t=0 時，初值分別為000，請依序寫出經過3個clock時， 每一個clock後， 的狀態。 _______ 。
2.如圖二十四所示為橋式全波整流濾波電路，輸入電源頻率為 60HZ，若漣波因素為 γ，負載電阻 . 為 ，請證明漣波因素為γ%= × 100% (其中的單位 ：kΩ，C：μF)。
