111年 - 111 高雄市市立高級中等學校聯合教師甄選試題：冷凍空調科#108257

科目：教甄◆冷凍空調科 | 年份：111年 | 選擇題數：7 | 申論題數：13

試卷資訊

所屬科目：教甄◆冷凍空調科

選擇題 (7)

1.下列關於供電系統中，一般家庭所使用的單相三線系統之敘述，下列有幾項是正確的？
甲.經由無熔絲斷路器通過的兩條火線線徑應相同。
乙.兩條火線間之額定電壓為 220V。
丙.總開關可設置一個 2P 之無熔絲斷路器控制火線與中性線，以做過載保護之用。
丁.裝設 ELCB 可具備感電(漏電) 防護之功用。(A) 1 項 (B) 2 項(C) 3 項(D) 4 項。

2.關於感應電動機接線之敘述，下列有幾項是正確的？
甲.若要使三相感應電動機逆轉，可變換三相電源的任兩條線即可。
乙.若要使三相感應電動機逆轉，必須考慮電動機接線為 Y 接或Δ接，Y 接時變換電源任兩相，Δ接時必須三相換位方可逆轉。
丙.若要使單相感應電動機逆轉，可將起動繞組的兩端點對調，運轉繞組保持不變。
丁.若要使單相感應電動機逆轉，可將運轉繞組的兩端點對調，起動繞組保持不變。(A) 1 項 (B) 2 項(C) 3 項(D) 4 項。

3.下列有關電容起動式與永久電容式的感應電動機之敘述，下列有幾項
是正確的？
甲.乾式電解質電容的電容量較小，適合長時間使用，油浸式電容的電容量較大，適合間歇使用。
乙.電容起動式與永久電容式設有離心開關。
丙.電容起動式中的電容器主要功能是增加轉速。
丁.永久電容式中的電容器主要是提高運轉時的功率因數(A) 1 項 (B) 2 項(C) 3 項(D) 4 項。

4.在用戶用電設備裝置規則中，電度表裝設原則下列敘述有幾項是正確的？
甲.電度表以裝於門口之附近，或電業易於抄表之其他場所。
乙.同一幢樓房，樓上與樓下各為一戶時，樓上用戶之電度表以裝於樓下適當場所為原則。
丙.電度表離地面高度，最大高度不得超過 2.5 公尺。
丁.電度表如無加裝防濕設備，不可安裝於潮溼場所或戶外。(A) 1 項 (B) 2 項(C) 3 項(D) 4 項。

5.下列有關 BLDC 的敘述，下列有幾項是正確的？
甲.低速時有較高轉矩，但整體效率低。
乙.壽命長，不需經常維修。
丙.以電子電路取代傳統換向部分。
丁.需利用碳刷，幫助換向。(A) 1 項 (B) 2 項(C) 3 項(D) 4 項。

6.有關雙繞組鐵心變壓器作短路及開路試驗之敘述，下列有幾項是正確的？
甲.短路試驗可測得鐵心損失。
乙.開路試驗可測得一、二次繞組總銅損。
丙.由開路試驗數據可計算得到等效激磁導納。
丁.短路試驗時電壓需加到變壓器之額定電壓。(A) 1 項 (B) 2 項(C) 3 項(D) 4 項。

7.下列有關燈具切換開關之敘述，下列有幾項是正確的？
甲.三路開關在功能上可代替單切開關。
乙.四路開關在功能上可代替單切開關。
丙.2 個三路開關及 1 個四路開關可於三處(三個開關)控制一盞燈。
丁.2 個三路開關及 2 個四路開關可於四處(四個開關)控制一盞燈。(A) 1 項 (B) 2 項(C) 3 項(D) 4 項

申論題 (13)

二、計算題
1.如圖 1 所示為 555 方波產生電路，試求輸出波形的振盪週期、振盪頻率及工作週期 D %。(10%)

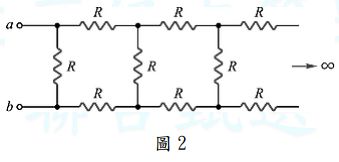

2.如圖 2 電路中若每個電阻R為 2Ω，則ab 間的總電阻值為多少：（10％）

3.如圖 3 所示，電路之總平均功率及總虛功率分別為多少？（5％）

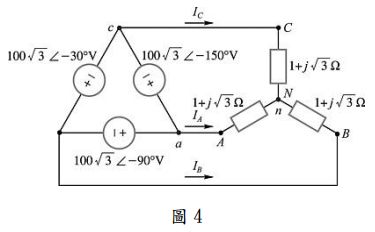

4.如圖 4 所示電路，試求三相平均功率為多少？（5％）

5.兩台分激式發電機作並聯運轉，供應 100A 之負載，若場電流不計，G₁應電勢 E₁＝110V，電樞電阻＝0.04Ω，G2應電勢 E2＝112V，電樞電阻＝0.06Ω，此時之端電壓為多少？(5%)

6.有一部 6 極，60Hz 三相感應電動機，轉差率為 4％時，轉子銅損為 80 瓦特，旋轉損為 60 瓦特，求此時電動機之輸出功率 Po 為多少瓦特？(5%)

7.三相 Y 接同步發電機，5000kVA，6000V。若激磁電流為 200A，此時之負載端電壓為 6000V，將輸出端短路，其短路電流為 600A，則發電機之同步阻抗為多少？(5%)

8.冷媒之化學分子式為 CH₂F₂ ，求冷媒編號(無帶入分子式轉換編號過程不給分 (3％)？

(1)冷媒循環量為多少 kg/s (3％)

(2)總壓縮熱為多少 kW (3 ％)

(3)總散熱量為多少 kW (3％)。

10.請畫出空氣線圖的八種應用(A~H)，並說明之。(10％）

11.有一冷凍設備，冷凝器之冷卻水量為 200 l/min，冷卻水入口溫度 20℃，出口溫度 26℃，壓縮機所需功率 30 kW，求此壓縮機的冷凍能力為多少？（5％）
