所屬科目：鐵路◆電路學(概要)

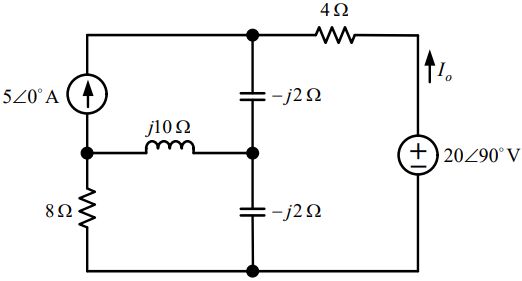

二、請以網目電流法（Mesh-Current Method）計算出輸出電流 Io。（20 分）

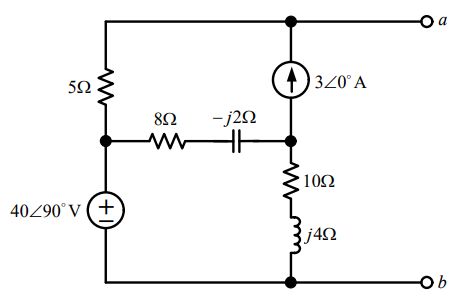

三、請繪出從 a、b 兩端看入之諾頓等效電路（Norton Equivalent Circuit）並同時標出其所對應之值。（20 分）
四、轉移函數為。若輸入電壓 vi(t)為單位步 階電壓 u(t) V，則其輸出電壓 vo(t)之暫態解 vo-tr (t ) 及穩態解 vo- ss (t) 各為何？（各 10 分，共 20 分）

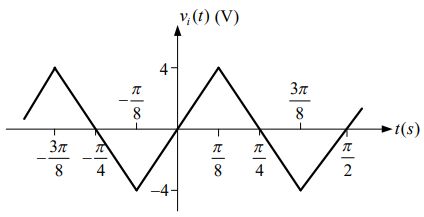

(二) 如果低通濾波器之轉移函數為之直流增益為H ( j0) = H ( jω) | ω=0 =1 且截止角 頻率為 4 rad / s ， 則 (一) 中之基本波vi-1 (t) (即n= 1時之弦波 )通過此濾波器後之輸出電壓 vo-1 為何 ？ （10 分）
