113年 - 113 高等考試_三級_輪機技術：船用電學與自動控制#121241

科目：船用電學與自動控制概要 | 年份：113年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：船用電學與自動控制概要

選擇題 (0)

申論題 (7)

(一)流經輸電線（line）之 B 相的線電流相量。（7 分）

(二)匯流排 2 負載端之 C 相的相電壓相量。（6 分）

(三)匯流排 2 負載端之 A 相和 B 相間的線電壓相量。（6 分）

(四)流經 ∆連接負載（意即 Load 1）的電流相量。（6 分）

二、有一直流並激發電機在 10 Ω 滿載下提供 20 A 線電流。若電樞電阻為 0.5 Ω，並聯場電阻為 50 Ω，請計算該發電機內部產生的電壓、滿載效率及電壓調整率。（25 分）

三、船舶自動化設備是指用於實現船舶及其他海洋船舶上各種流程和操作自動化的系統和裝置。這些系統之目的是在提高效率、增強安全性並減少機組人員的工作量。因此，船舶作業中所使用的船舶自動化設備類型不同，請列舉五種並敘述之。（25 分）

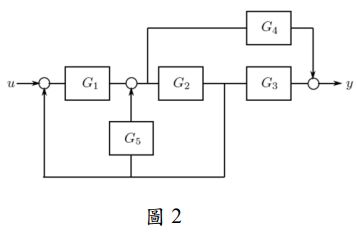

四、簡化圖 2 之方塊圖，意即求解由 u 到 y 的轉移函數（transfer function）。假設 G1, … , G5 是純量轉移函數（scalar transfer function）。（25 分）
