所屬科目：船用電學與自動控制概要
一、某單相交流負載接於電壓為 220 V、頻率為 60 Hz 的電源上，電流為10 A ，功率因數為 0.8（滯後）。請計算該負載的⑴有效功率（P）、⑵視在功率（S）、⑶虛功率（Q）。（所有答案請標示單位符號）（25 分）
二、某變壓器的一次側繞組匝數為 1200 匝，二次側繞組匝數為 400 匝。若一次側輸入電壓為 360 V，接上一個負載，試求：⑴匝數比（Turns Ratio）、 ⑵二次側輸出電壓、⑶若負載電流為 15 A，計算一次側電流（假設為理 想變壓器）⑷分析匝數比對電壓、電流與功率的影響。（25 分）
三、在機艙無人當值（Unattended Machinery Space, UMS）模式下，船舶機艙運作雖無人持續駐守，但必須確保設備自動化、監控系統完整、緊急應變迅速。請說明實施 UMS 時應注意的重點事項。（25 分）

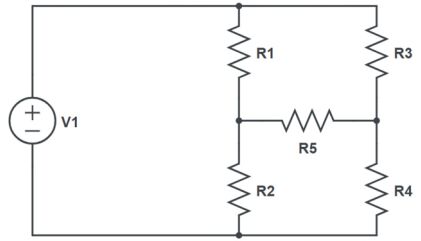

四、如下圖之惠斯頓電橋電路，假設 V1 = 100 V，R1 = 100 Ω，R2 = 200 Ω， R3 = 200 Ω，R4 電阻未知，R5 = 100 Ω，在 R5 電阻上量測不到任何電壓或電流，此時 R4 電阻值應該是多少歐姆？（25 分）
