所屬科目：材料力學(概要)

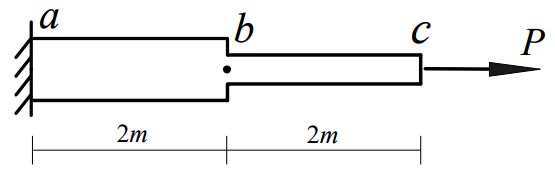

一、如圖所示均質材料桿件 ， ab 桿件及 bc 桿件有相同彈性模數為 E =200 × 106 kN /m2 ，ab 桿件及 bc 桿件之斷面積分別是 = 0.002 m2 、 = 0.001 m2 。當軸向水平載重 P = 200 kN ，求 ab 桿件與 bc 桿件的軸 向應力、軸向應變及 c 點軸向位移。
二、如圖所示為某點平面應力狀態，求其最大正向應力σ1 及最大同平面剪應力 。
三、如圖(a)所示簡支梁，a 點鉸支承，b 點為滾支承，梁桿件有相同的彈性模 數 E 與慣性矩 I，且 EI = 20000 kN -m2 。 a 點及 b 點分別承受順時針彎矩 = 48 kN -m 、 = 24 kN -m ，求簡支梁 a 點及 b 點的轉角。
提示：請應用圖(b)及圖(c)所提供的公式
四、如圖所示為梁桿件，矩形斷面寬度 b = 0.12 m ，深度 h = 0.50 m ，梁桿件斷面承受軸向載重 P = 120 kN 及彎矩 M = 60 kN -m 作用。求此矩形斷面在 a 點及 b 點的正向應力 。
