115年 - [無官方正解]115 臺北市立松山高級工農職業學校_正式教師甄選試題：汽車科#138621

1.有關汽車冷氣空調系統的原理與操作,下列敘述何者錯誤? (A)冷媒在系統內之循環過程為:壓縮→冷凝→降壓→蒸發 (B)冷氣系統抽真空時,必須讓汽車冷氣壓縮機停止運轉 (C)冷媒填充量若過多會使壓縮機低壓側及高壓側之壓力均太高,造成冷房效果不佳 (D)充填液態冷媒時,應由低壓側充填,冷媒瓶倒置,且引擎不可發動

2.有關引擎機件量測操作,下列敘述何者錯誤? (A)使用塑膠量絲,應以包裝上的刻度表比對其壓扁後最寬處之讀值,作為軸承油膜間隙 (B)汽車業界常講的『1條』指的是0.001mm (C)使用量缸錶量測汽缸直徑時,汽缸直徑=量缸錶測桿自由長度值(已校正)一量缸錶壓縮量最大值 (D)綠色包裝塑膠量絲一般可量測軸承間隙約0.03~0.08 mm

3.有關塑性螺栓之原理與操作,下列敘述何者錯誤? (A)塑性螺栓檢查時,可依規範量測其長度或特定部位直徑;若超出規範,即不得繼續使用 (B)量測塑性螺栓長度應使用游標卡尺量測其螺栓座面至端部之長度 (C)使用塑性螺栓依規範鎖緊汽缸蓋時,螺栓並不會產生變形 (D)安裝塑性螺栓時,需先鎖緊至規定扭力,再轉動至規範角度

4.有關車輛匯流排通訊協定之原理,下列敘述何者錯誤? (A) LIN Bus(Local Interconnect Network)最大資料傳輸速率較 CAN Bus(Controller Area Network)慢 (B) LIN Bus(Local Interconnect Network)和 CAN Bus(Controller Area Network)皆為差分訊號傳輸 (C)車用乙太網路(Ethernet)實體層會使用單一無屏蔽雙絞線佈線方式,可同時接收與發射資料,以降低重量及成本 (D) 中央網關(CGW)是車輛網路系統之閘道器,可以處理不同通訊協定以及車輛網域

5.有關電動車輛的電池管理系統(Battery Management System,BMS),下列敘述何者錯誤? (A)系統可透過對電池組完全放電,以延長電池組壽命 (B)系統可監控電池組各單體電池之電壓等參數,並透過均衡控制使各單體電壓趨於一致 (C)電池組溫度無法被限制在安全範圍內時,系統會控制高壓斷路器以保護電池 (D)正常情況下,內阻小的電池,其大電流放電能力通常較強

6.安安、松松、港港、新新四生於課堂間討論防鎖死煞車系統(Anti-lock Braking System,簡稱ABS系統)之控制原理及作動模式,以下何者說法正確?
安安說:ABS系統作動時,能將車輪與地面之滑移率控制在80~90%之間。
松松說:ABS系統之車輛於未打滑時煞車,系統採用增壓模式,其煞車迴路之進油閥開、回油(釋壓)閥關。
港港說:ABS系統之車輛於打滑時煞車,系統採用減壓模式,其煞車迴路之進油閥關、回油(釋壓)閥開。
新新說:當ABS系統故障燈亮起時,表示液壓煞車系統失效,此時無煞車作用,應以拖吊方式進場維修。 (A)安安、新新 (B)安安、松松 (C)港港、新新 (D)松松、港港

7.三組分別為三角波、正弦波和方波之交流電源,其整流平均值均為110V,將此三組電源分別供應相同電阻式電熱器燒開水,試問哪組電源將最快將水煮沸? (A)三角波 (B)正弦波 (C)方波 (D)一樣快

8.如圖所示為三個前進檔及一個倒檔之同步齒輪式手動變速箱構造圖,圖中所標示之各齒輪之齒數分別為A=18齒,B=24齒,C=27齒,D=32齒,E=27齒,F=20齒,G=18齒,H=16齒,I=20齒,試問該變速箱之第三檔與倒檔之減速比分別為何?
(A)1與2.25 (B)0.9與1 (C)0.9與1.8 (D)1與3

9.如圖所示,車輛行駛方向由下往上,濃濃老師與同學討論圖中汽車控制及行駛性能,以下為同學討論時的說法,請問有幾位學生說法正確?
甲生說:該圖片顯示汽車轉向過度。
乙生說:要防止圖示現象發生,可將節氣門開度變大並使變速箱降檔。
丙生說:要防止圖示現象發生,可提高左側前輪煞車油壓。
丁生說:要防止圖示現象發生,可提高右側前輪煞車油壓。
戊生說:要防止圖示現象發生,可將點火時間延後,減少車輪扭矩。
(A)四位 (B)三位 (C)二位 (D)一位

10.某四缸四行程引擎,進氣門早開12度、晚關46度;排氣門早開46度、晚關20度,試問每缸動力重疊為若干度? (A)0度 (B)14度 (C)24度 (D)46度

11.如右圖所示,此一波形的有效值約為多少伏特?(圖示波形為週期性波形,且各階段持續時間相同)
(A)5伏特 (B) 10伏特 (C)伏特 (D)伏特

12.如圖中所示為鼓式煞車之構造圖,圖中箭頭表示車輛前進時車輪之旋轉方向。試判斷該鼓式煞車之型式,並就當車輛前進或後退煞車時,其左右煞車蹄片自動煞緊作用之敘述,下列何者正確?
(A)該鼓式煞車為雙引導式,前進時左邊蹄片有自動煞緊作用,但右邊無自動煞緊作用;後退時,左邊無自動煞緊作用,但右邊有自動煞緊作用 (B)該鼓式煞車為引導跟蹤式,前進時左邊蹄片有自動煞緊作用,但右邊無自動煞緊作用;後退時,左邊無自動煞緊作用,但右邊有自動煞緊作用 (C)該鼓式煞車為雙引導式,前進時左邊蹄片無自動煞緊作用,但右邊有自動煞緊作用;後退時,左邊有自動煞緊作用,但右邊無自動煞緊作用 (D) 該鼓式煞車為引導跟蹤式,前進時左邊蹄片無自動煞緊作用,但右邊有自動煞緊作用;後退時,左邊有自動煞緊作用,但右邊無自動煞緊作用

13.有關F.F.車驅動軸,其軸內側萬向接頭(靠近變速箱側)及外側萬向接頭(靠近車輪側)之敘述,下列何者錯誤? (A)內、外側萬向接頭防塵套內須加機油潤滑,否則接頭易損壞 (B)內側為具有滑動作用的等速萬向接頭 (C)外側萬向接頭,轉動角度較大,較易損壞 (D)內、外側接頭皆為等速萬向接頭

14.示波器上顯示的波形如圖所示,同學使用1:10探棒量測頻率為40Hz且均方根值為42.4V的交流電,試問此示波器的水平刻度旋鈕與垂直刻度旋鈕應分別為何?
(A) 20ms/DIV,20V/DIV (B) 50ms/DIV,2V/DIV (C) 5ms/DIV,2V/DIV (D) 2ms/DIV,20V/DIV

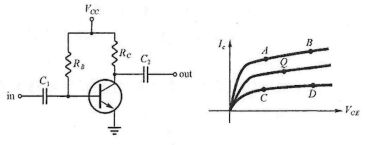

15.如圖所示電路及電晶體之特性曲線,假設電晶體原來的工作點為Q點,當電路工作溫度升高時,其工作點將朝下列何點移動?
(A)A點 (B) B點 (C) C點 (D) D點

16.台灣近年推動智慧製造工廠,工廠內無人搬運車伺服馬達耗電功率120W,由12V、50Ah鉛酸電池供電,若電池可用放電率(深度)為80%,則最多可運轉多久? (A)2小時 (B)3小時 (C) 4小時 (D) 6小時

17.關於汽車車輪平衡與車輪換位之敘述,下列何者正確? (A)若車輪動平衡不良時,則車速愈快,車身上下跳動愈嚴重 (B)若車輪靜平衡不良時,則車速愈快,車身左右擺動(橫向或軸向震動)愈嚴重 (C)使用單導向胎紋輪胎之汽車,車輪僅能同側前後換位,不宜直接左右換位 (D)有全尺寸備胎之車輪換位時,其備胎一般都先換位至左後輪

18.一物體從一大樓頂端靜止落下,於最後一秒內落下98公尺,請問該物體從大樓頂端落至地面所需時間為幾秒?(g=9.8 m/sec²) (A)10秒 (B) 10.5秒 (C) 11秒 (D) 11.5秒

19.一飛輪以等角加速度轉過120 rad需時6秒,此時角速度為320 rad/sec,求其角加速度為多少 rad/sec²? (A) 5.3 rad/sec² (B) 100 rad/sec² (C) -5.3 rad/sec² (D) -100 rad/sec²

20.如圖所示有一帶式制動器,其中e^μθ=3,若P力為300N,輪鼓直徑400cm,則輪鼓分別在逆時針轉動及順時針動時的煞車力矩各為何?
(A)輪鼓逆時針轉動煞車力矩為2000N-m;輪鼓順時針轉動煞車力矩為6000N-m (B)輪鼓逆時針轉動煞車力矩為6000N-m;輪鼓順時針轉動煞車力矩為2000N-m (C)輪鼓逆時針轉動煞車力矩為6000N-m;輪鼓順時針轉動煞車力矩為8000N-m (D)輪鼓逆時針轉動煞車力矩為8000N-m;輪鼓順時針轉動煞車力矩為6000N-m

21.如圖所示,梯重240N,斜靠在一光滑的牆壁上,若梯子剛好保持平衡,則梯子在B點之反作用力為何?
(A) 100 N (B) 240 N (C) 260 N (D) 340 N

22.車用三相交流發電機之轉子上的集電環(滑環),其功用為何? (A)將靜子線圈之直流電變成交流電 (B)將交流電引進磁場線圈 (C)將直流電引進磁場線圈 (D)將直流電引進發電機之輸出線頭

23.某四行程六缸汽油引擎之點火順序為1-5-3-6-2-4,當第三缸位於壓縮上死點時,下列敘述何者正確? (A)第五缸位於壓縮行程 (B)第二缸位於進氣行程 (C)第一缸位於動力行程 (D)第六缸位於進氣行程

24.總排氣量為1.6公升的四缸四行程引擎,經測出汽缸內平均有效壓力為9kg/cm²,當轉速為3000 rpm時,其引擎輸出馬力為若干? (A) 18 PS (B) 28 PS (C) 38 PS (D) 48 PS

25.滑塊A為12kgw與滑塊B為8kgw,以一條繩連結通過一光滑之滑輪,滑塊A與斜面之最大靜摩擦係數μ_s=,若軟繩之重量不計,試問滑塊A加速度a為多少m/sec²? (g=10m/sec²)
(A) a=0.05 m/sec² (B) a=0.5 m/sec² (C) a=0.15 m/sec² (D) a=1.5 m/sec²

貳、計算題：
一、老黃的轎車原廠輪胎規格為225/50ZR17,若以輪胎理論外徑計算,當車輛行駛1km(1000公尺)時,輪胎約轉動多少圈?(π=3.14且答案以四捨五入取至小數點第一位)

二、承上題,同一部車輛原廠輪胎規格為225/50ZR17,且時速錶係依原廠輪胎外徑校正,老黃若將四輪全部更換為285/50 ZR19,並忽略輪胎變形與滑差,當時速錶顯示的100km/hr時,車輛實際車速約為多少km/hr? (π =3.14且答案以四捨五入取至小數點第一位)

三、有一夾角90°、左右對稱之圓錐槽,槽面光滑且不計鋼球與槽面間之摩擦,若鋼球於槽內作等速率圓周運動,且其球心軌跡為直徑2000cm之水平圓周,試求鋼球速率應維持多少m/sec? (g=10m/sec²)

四、某四缸四行程之汽油引擎,總排氣量為1.5公升,轉速固定於3000rpm,若測得其實際吸入空氣量為1.5 m³/min,則該引擎之容積效率大約為何?(四捨五入至小數點第一位)

(1) 負載電阻R1應為多少歐姆?

(2) R1所能獲得之最大功率為多少瓦特?
