86年 - 85 普通考試_電子工程：電子儀表概要#34132

科目：電子儀表概要 | 年份：86年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (6)

一、試簡述自動測試系統（ATS: automatic test system)當中，控制器與測量儀表之 功能爲何? ( 20分)

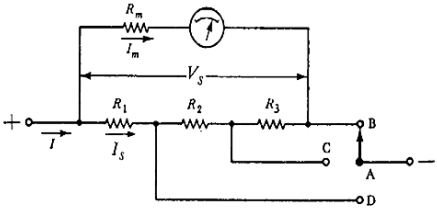

【已刪除】二、已知有三只埃爾頓分流器（Avrton shunt)與一個可動儀表組成下圚所示之安培計， 設 R1=0.05Ω,R2=0.45Ω，且 R3 = 4.5Ω，Rm = lkΩ，滿刻度偏轉電流 FSD=50μA 。試分別計算安培計置於位置B，C，D時之測量範圍爲何？（取至整數即可’小數 以下四捨五入）（20分）
㈠請推導電橋平衡時之Qx。（ 10分）
(=)請說明此電橋爲何只適合測量中Q的電感。（〗0分）
四、試簡述CRT螢幕內之延遲掃描（Delay sweep)。其有何特殊優點？（20分）
五、請用一只滿刻度電流Ifs = 50μA，內阻Rm = lkΩ的電表，來設計額定電壓爲10V的 交流電壓表，其交流電壓靈敏度SAC = 10kΩ/V。（20分）
