86年 - 86 普通考試_電子工程：電子儀表概要#56431

科目：電子儀表概要 | 年份：86年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (8)

一、㈠針對量測儀表而言，試簡述何謂負載效應（loading effect)? (10分）
㈡爲減低量測時的誤差，對於使用的電流表及電壓表之內阻各有何要求？（ 10分）
二、請分別說明示波器的觸發源選擇開關中，LINE與EXT的使用時機。（20分）
R1；
R2:
R3:
【已刪除】四、設下圖所示之電橋平衡於1kHz,且R1==4kn，R2 = 1.5kΩ , R3 = 100kΩ, C1=0.1μF ，試求Rx ( 5分）、Lx ( 5分）及Qx (品質因素) (10分）之値。

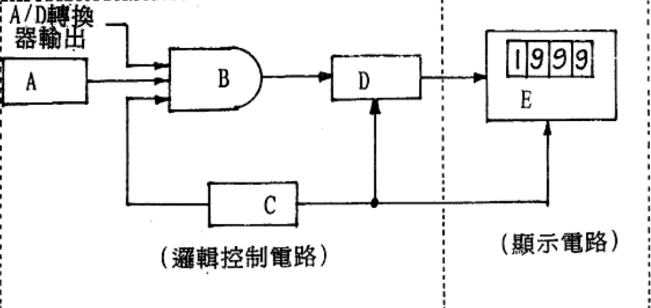

【已刪除】五、如下圖爲數位式複用表（D.M.M)之遍輯控制電路及顯示電路，請在英文字母A、B、 C、D、E當中，分別塡入遄當的電路名稱。（20分)
