95年 - 095年高等一級暨二級電力工程(二級)#38298

科目：電力系統 | 年份：95年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (10)

⑴證明在此故障下正相序電流 I1， 等於負相序電流 I2，方向相反。（10 分）
⑵導出故障電流 If為何？（10 分）
⑶繪出相對相短路故障等效電路圖。（5 分）
⑴三相四線發電機接線如下圖所示，試繪出在圖中保護區內局部接地故障電驛 （Restricted Earth Fault Relay）接線圖，並解說為何接地故障發生於保護區內 則電驛動作，故障發生於非保護區內則電驛不動作。（15 分）
⑵過電流與接地故障可整合為同一電驛，此種電驛適合保護那一種電力系統，並繪 圖說明其動作原理。（10 分）
⑴無損失傳輸線（5 分）
⑵低損失傳輸線（5 分）
⑶無失真傳輸線（5 分）
⑷有一個無失真傳輸線，特性電阻 RC為 50Ω，衰減常數α =1.15×10-3Np‧m -1，電容 C＝0.1pF‧m -1，求傳導波的波速及沿著傳輸線 z 方向，電壓在 1 公里及 5 公里之 衰減量百分比（%）為多少？（10 分）

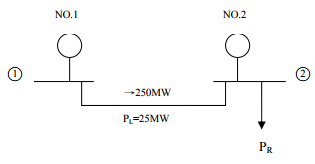

【已刪除】四、有一系統如下圖所示，滙流排 1 與 2 間聯結電路損失為 25MW，電力潮流由滙流排 1 至滙流排 2 為 250MW，增量成本為
 負載端成本λ=15$/MWh 求各發電機發電量（20 分）及負載量 PR（5 分）？
