95年 - 95 地方政府特種考試_三等_土木工程：工程力學（包括流體力學學與材料力學）#38739

科目：工程力學(含靜力學、動力學與材料力學) | 年份：95年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (6)

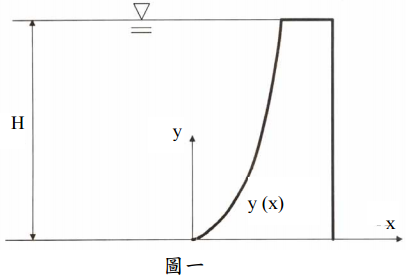

【已刪除】一、如圖一所示，水壩上游面呈抛物線型 y = 1/16 x² ，壩高 H = 40 m，試求其壩面靜水壓力合力大小、方向及著力點。（25 分）

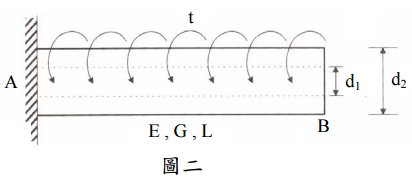

【已刪除】二、如圖二所示，懸臂空心圓桿受均佈扭力 t = 3000 N‧m/m 作用，已知圓桿長度 L = 4 m，內、外徑 d₁ = 12 cm，d₂ = 16 cm，剪力彈性係數 G = 80 GPa，試求其變形量。（25 分）

⑴橫向變形曲線。水平力 P，偏心距 e，斷面積 A，斷面二次矩 I 及桿長 L 均為已知。（25 分）

並繪⑵剪力圖

⑶彎矩力圖

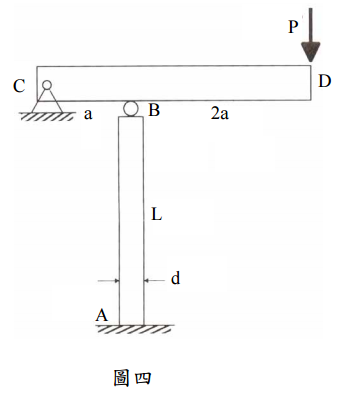

【已刪除】四、如圖四所示，承壓垂直圓管 AB 底端 A 為固定端，頂端 B 為鉸接（hinge），用以支 一水平剛體桿 CD，C 端為鉸接端，自由端 D 點受一垂直荷重 P 作用。已知 a = 2 m ，圓管外徑 d = 12 cm，管厚 t = 1 cm，管長 L = 12 m，材料彈性係數 E = 210 GPa，降伏應力σ_y = 400 MPa。若結構設計安全係數為 n = 2.5，試求其允許荷重 P 值為多少。（25 分）
