95年 - 95 地方政府特種考試_四等_電力工程、電子工程：電子學概要#50415

科目：電子學 | 年份：95年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (7)

⑴ R₁=R₃=R₄=1 kΩ，若 v_o / v_i=10，求 R₂=？（10 分）

⑵若 OP 輸出最大範圍為±13V，v_i 如下圖，求 v_o？（10 分）

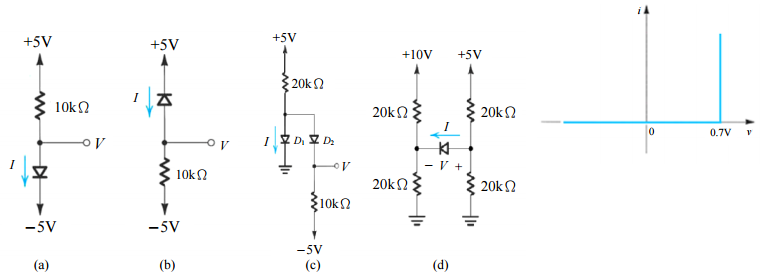

【已刪除】二、假設二極體之 I-V 特性如右圖，求下列各圖中 V、I 之值。（20 分）

⑴(W/L)₁ = (W/L)₂ = 200 （10 分）

⑵(W/L)₁ = 1.5(W/L)₂ = 200 （10 分求 V₁、V₂、V₃ 。

【已刪除】四、下圖中，若 BJT 之 β=99，求 v_o1 / v_i，v_o2 / v_i。（20 分）

【已刪除】五、考慮一 Widlar current source 電路，如下圖所示，I_REF=10μA，I_O= 10μA ，求 R₁=？（假設此兩 BJT 之 V_BE 為 0.7V 時，I_C=1mA）。（20 分）
