95年 - 95 地方政府特種考試_四等_電子工程：電子儀表概要#36924

科目：電子儀表概要 | 年份：95年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：電子儀表概要

選擇題 (0)

申論題 (10)

⑴分貝、
⑵均平方根的定義。（20 分）
⑴理論誤差、
⑵靜態誤差、
、⑶動態誤差、
⑷儀表插入誤 差，請分別說明這四類誤差發生的原因且舉例說明。（20 分）

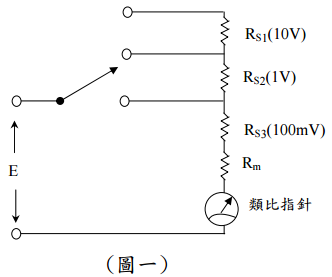

【已刪除】三、見圖一的直流電壓計的設計，其中電壓刻度的三個範圍是 10V、1V 和 100 mV，且類 比指針的 IFSD =100 µA 和其內阻 Rm=250 Ω，分別求出三個電壓刻度範圍的串聯阻抗 RS1 , RS2 , RS3。其中，V 代表伏特，mV 代表毫伏特，µA 代表微安培，IFSD代表滿刻 度電流，E 代表直流電壓。（20 分）
【已刪除】四、見圖二，類比指針的 IFSD = 50 µA 和其內阻 Rm= 500Ω，且二極體的通過電壓（forward voltage）VD = 0.5V，求滿足交流電壓滿刻度 10 Vrms範圍的串聯阻抗 RS值。E 代表 交流電壓，Vrms 代表電壓的均平方根值（單位伏特），µA 代表微安培。注意：在全 波整流，則 Erms（均平方根值）= 0.707 Ep（峰值）且 Eav（平均值）≒ 0.9 Erms；在 半波整流，則 Eav（平均值）= 0.318 Ep（峰值）。（20 分）
⑴請繪出惠斯登電橋（Wheatstone bridge），且推導未知電阻的計算公式。（10 分）
⑵若要量測電感，請列舉其中一種電橋可以量測高品質的電感。（10 分）
