95年 - 95 專技高考_機械工程技師：機動學與機械設計#38928

科目：機動學與機械設計 | 年份：95年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：機動學與機械設計

選擇題 (0)

申論題 (10)

一、有一個偏位滑件曲柄機構（offset slider-crank mechanism），其曲柄桿長為 30 mm， 連接桿桿長為 60 mm。當曲柄持續迴轉時滑件的衝程為 62 mm，試求其偏位量。 （15 分）
二、設計平移式滾子型從動件平面凸輪機構時，有那些方法可降低其壓力角的極值？ （10 分）
⑴必須如何裝置才能使輸出軸的角速率恆等於輸入軸的角速率？（5 分）
⑵桿件 2、桿件 3 與桿件 4 的三條軸線必須共平面嗎？（5 分）

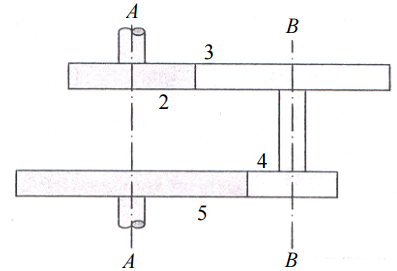

【已刪除】四、如下圖所示，所示者為一種回歸齒輪系，若四個齒輪的模數均是 5，且其軸心距必 須小於 275 mm，試求這四個齒輪的適當齒數以使齒輪系的減速比為 17。（類似於 鐘錶齒輪系中對減速比的精確要求，本題齒輪系的減速比必須正好等於 17，不得為 近似解。）（15 分）
⑴若這兩根軸的材料相同，根據薄膜類比學（membrane analogy）理論，那根軸可 承受較大的扭力矩？（10 分）
⑵方形軸的最大應力發生在剖面的何處？（5 分）
六、一個單面盤式離合器，其摩擦盤之外徑（outside diameter）為 300 mm，內徑 （inside diameter）為 120 mm，摩擦係數為 0.5。若使用均一壓力理論，其 p = 0.8 MPa，求其軸向的壓力 Fn及扭力矩 T。（15 分）
七、何謂滾珠軸承之基本額定負載（basic rating load）？若滾珠軸承之使用壽命希望延 長至原來的五倍，其所承受之負載應作何變化？（10 分）

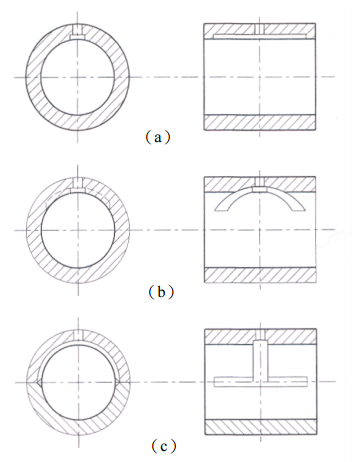

【已刪除】八、如下圖所示之軸頸軸承，在設計其油槽（oil groove）之形狀、尺寸及位置時有那些 注意要點？（10 分）
