96年 - 096年地方電力工程(三等)#37119

科目：電力系統 | 年份：96年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (5)

【已刪除】一、下圖所示為具有成束導體（bundled）之完全換位（transposed）的三相架空輸電線路。 若各導體的半徑均為 0.74 cm 且成束導體的間距均為 30 cm，試求每相線路之電感值， 以 mH/km 表示之。又每相線路之電容值又為多少？以µF/km 表示之。（20 分）
【已刪除】二、如下圖所示之電力系統，令匯流排 1 為參考匯流排且其電壓標么值為 1.05  ∠ 0o pu。匯 流排 2 之負載實功與虛功率分別為 0.1673 與 0.0936 標么。設匯流排 2 的電壓初始 值為 1 ∠0o pu，試以高斯-塞德（Gauss-Seidel）法進行兩次疊代，計算匯流排 2 的 電壓的大小與相角，以標么值（pu）表示，計算時取小數點後第 4 位。（20 分）

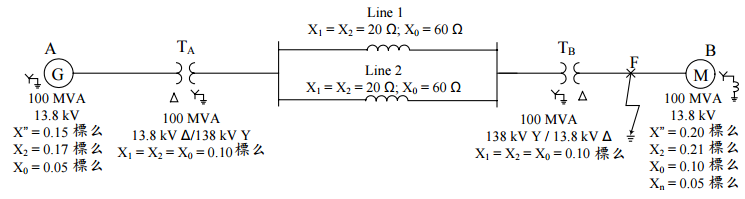

【已刪除】三、下圖所示為某電力系統之單線圖，一部同步發電機 A 經由變壓器 TA，接到兩條並 行輸電線路後，再經由變壓器 TB，供電給一部同步電動機 B。同步電動機 B 之中性 線經由一大小為 0.05 標么之電抗 Xn 予以接地。當該系統正以額定電壓運行，若在 F 端發生單線直接接地故障，不計負載電流且忽略變壓器之 30°相位移，試求故障 點的各相電流的大小，以實際值表示之。（20 分）
四、簡答或說明：電力品質、電力系統穩定度。（20 分）
五、某額定頻率為 60 Hz 之電力系統含有兩個發電機組 A 和 B。機組 A 和 B 的容量分 別為 500 MW 與 600 MW，分別供應 400 MW 及 500 MW 之電力到該系統。機組 A 和 B 的速度調節常數（Speed Regulation）以各別機組容量做為參考基準分別為 4 % 及 6 %。考慮該系統負載隨頻率變化而有所變動，其特性為每當頻率減少 1 %，則 該系統負載需求量隨之減少 1.5 %。當該系統負載需求突然增加了 120 MW 時，則 電力系統之頻率將變為多少？各機組如何分擔這些負載突增量？（20 分）
