96年 - 96 交通事業公路升資考試_佐級晉員級_電機工程：電子學概要#50914
科目：
電子學 |
年份：
96年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
電子學
選擇題 (0)
申論題 (5)

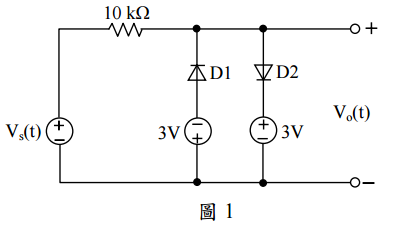

【已刪除】一、如下圖 1 所示電路，設二極體 D
1
、D
2
皆為理想二極體。試問 V
s
(t) = 5 sint 時，V
o
(t) 為何？請畫出其圖形。（20 分）
【已刪除】二、如圖 2 所示電路，若V
T1
= V
T 2
= V
T3
， k
1
= k
2
=
，且 I
1
= 1 mA ，試求 I
2
與 I
3
。（20 分）
【已刪除】三、設下圖中電晶體之 h
fe
= 20，則其 V
B
應為何？（20 分）

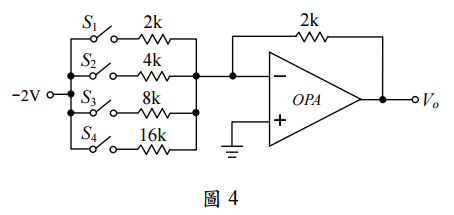

四、如下圖所示電路，若開關 S
1
、S
2
、S
4
閉合，S
3
打開，則其輸出電壓 V
o
之值應為多少？ （20 分）
【已刪除】五、設下圖中電晶體的射極電壓為 1V。若
= 0.7 V ，試求 V
B
、I
B
、I
E
、I
C
、V
C
、β 和 α 各為何？（20 分）
