97年 - 97 公路特種考試_高員三級_汽車工程：應用力學#49067

科目：應用力學 | 年份：97年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：應用力學

選擇題 (0)

申論題 (8)

⑴ 試繪梁之彎矩分布圖。（10 分）
⑵ 試繪梁之剪力分布圖。（10 分）
⑶ 忽略應力集中效應，則在此施力情況下，梁最有可能破壞的位置何在？（5 分）

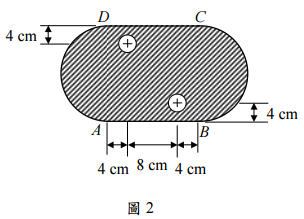

二、圖 2 中，正方形 ABCD 邊長 16cm，左右兩端之半圓形分別以 AD 及 BC 作直徑，圖 中兩個圓洞半徑各為 2cm，以 A 為坐標原點，求此組合圖形形心的位置。（25 分）
⑴ 要保持平衡，60kg 方塊與平面間之摩擦係數須為何？（10 分）
⑵ 如⑴ 之條件不滿足，而動摩擦係數為 0.35，請問 60kg 方塊之加速度為何？（15 分）
⑴ 如摩擦可忽略，則 A 端的加速度為何？（10 分）
⑵ 如動摩擦係數為 0.5，摩擦不可忽略，則 A 端的加速度為何？（15 分）
