1.有關測量儀器使用須知，下列各選項組合何者完全正確？

① 儀器架設後必須有人在旁看守，以維護儀器安全

②精密儀器在烈日下測量時，為避免影響觀測，絕不可撐傘遮陽

③ 絕對禁止將儀器箱、三腳架充當椅凳

④ 儀器使用完畢後，各腳螺旋、微動螺旋均應調整至居中位置

(A)②③④ (B)①③④ (C)①②④ (D)①②③

2.水準測量時，若因風力過大使標尺前後擺動，以致標尺讀數有大有小，則採用下列何者最接近正確讀數？ (A)最大讀數 (B)最小讀數 (C)中間讀數 (D)取最大與最小讀數平均

3.調整經緯儀底座三個腳螺旋使水準管氣泡居中時，其最好的操作方法應為： (A)三個腳螺旋同時調整 (B)依序個別調整每一個腳螺旋 (C)先調整一個腳螺旋，再選擇任意二個腳螺旋進行調整 (D)先同時調整二個腳螺旋，再單獨調整第三個腳螺旋

4.欲利用已知邊

於現地放樣 ∠ABC，將經緯儀整置於B點，先以正鏡測設得C'點，再以倒鏡測設得C"點(

)，如圖(一)所示，下列敘述何者正確？ (A)取距離C'點

4 處為C點，則

為正確之測設方向 (B)C'與C"點未重合，係經緯儀定心不正確所造成 (C)取中點為C點，則

為正確之測設方向 (D)取距離C"點處為C點

為正確之測設方向

5.測量隊在地勢平坦之道路上，用經緯儀進行視距測量。假定不考慮儀器與人為等誤差，如果測站到水準尺之水平距離為40.10 m，儀器視距乘常數為100，視距加常數為0，水準尺之讀數，上絲為1.620 m，請問下列何者為水準尺之下絲讀數？ (A)1.520 m (B)1.420 m (C)1.219 m (D)1.110 m

6.距離測量時，若往返觀測之結果分別為200.025 m及199.975 m，則此段距離測量結果之量距精度為： (A)1/2000 (B)1/3000 (C)1/4000 (D)1/5000

7.關於視距測量之應用說明，下列各項何者不正確？ (A)視距法測距之精度與捲尺相比較，其精度較差 (B)適用於距離超過5公里以上的測量 (C)普通的視距測量，不一定要使用皮捲尺量距 (D)搭配視距絲讀數，可以間接測距

8.有關水準測量之敘述，下列各選項組合何者完全正確？

① 設置水準儀時，只需定平不需定心，即可施測

②微傾水準儀觀測時，需先調整微傾螺旋使水準管氣泡居中後才能讀數

③於斜坡設置水準儀時，需將二腳置於上坡，一腳置於下坡，較為穩固

④ 儘可能使前後視距離相等，以消除視準軸誤差

(A)②③④ (B)①③④ (C)① ②④ (D)①②③

9.若已知A點的高程為50.086 m，今由A點開始實施逐差水準測量至B點，得後視讀數總和為12.345 m，前視讀數總和為14.506 m，則B點的高程為： (A)52.247 m (B)62.426 m (C)47.925 m (D)46.851 m

10.水準儀整置於S5站進行縱斷面測量，其結果記錄如表(一)，則樁號2k+20~80之縱斷面展繪圖應為下列何圖？

11.欲於某樓層某柱面上標定高程為11.500 m之水平基準線記號，將水準儀整置於該樓地板，儀器高為1.789 m。首先觀測已知高程為9.000 m之水準點，得水準尺讀數結果為1.678 m；再觀測貼靠於該柱面之水準尺得讀數為1.765 m，則該水平基準線記號，應標記於柱面水準尺多少數處？ (A)2.413 m (B)2.476 m (C)2.524 m (D)2.587 m

12.使用校正完善之全站儀進行長距離觀測時，須事先輸入相關參數以提高測量精度，下列何者為不必要之輸入參數？ (A)稜鏡常數 (B)指標差 (C)氣溫 (D)氣壓

13.使用經緯儀進行水平角單角法之觀測，其結果記錄如表(二)，計算∠COD =？ (A)106°27'50" (B)106°27'35" (C)106°27'20" (D)106°27'05"

14.經緯儀之儀器結構，有四大主軸，參照圖(二)所示，圖中SS為視準軸，VV為直立軸，HH為橫軸，LL為水準管軸。則下列何者為橫軸儀器誤差的產生原因？ (A)橫軸與直立軸兩者不垂直 (B)橫軸與水準管軸兩者不垂直 (C)橫軸與水準管軸兩者不平行 (D)橫軸與視準軸兩者不垂直

15.某閉合導線測量之記錄，經計算得縱、橫距閉合差分別為-0.030 m及+0.040 m，導線全長為500 m，此導線之精度為： (A)1/12500 (B)1/16667 (C)1/10000 (D)1/6250

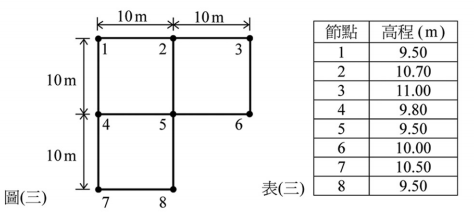

16.圖(三)、表(三)為面積水準測量之結果(各網格邊長為10 m，寬為10 m)，今擬於該地施行整地作業，若欲使該工程之挖填平衡，則下列何者為挖填平衡時之地面設計高程？ (A)9.50 m (B)10.00 m (C)10.50 m (D)11.00 m

17.利用水準儀進行木樁法檢驗視準軸時，因場地受到限制，A、B水準尺之距離為40 m，其觀測數據如表(四)。當水準儀整置於A、B間中點處時，表(四)中，B點水準尺之讀數為1.670 m，經檢算後，下列何者為B點水準尺讀數之正確值？ (A)1.685 m (B)1.673 m (C)1.667 m (D)1.655 m

18.若用一刻劃為50 m之捲尺(與標準尺比較實長為49.96 m)，量測得A、B兩點之水平距離為300.00 m，則下列何者為此段距離之改正值？ (A) -0.04 m (B)0.04 m (C)-0.24m (D)0.24 m

19.使用經緯儀進行角度量測時，實施正倒鏡觀測動作，下列選項中的誤差，何者可以消除？ (A)視準軸誤差與橫軸誤差 (B)度盤偏心與度盤刻劃不均勻 (C)水準管軸誤差與度盤刻劃不均勻 (D)水準管軸誤差與度盤偏心

20.有一展開導線，根據觀測值所繪之草圖如圖(四)所示，其中N為磁北方向，若AB之方位角為70°，則CD之方位角為： (A)110° (B)90° (C)70° (D)50°

21.有關圖紙規格之敘述，下列何者不正確？ (A)依據CNS圖紙尺寸，B0圖紙面積大約為A0之1.5倍 (B)A1圖紙面積為A5的16倍 (C)全開圖紙面積大於A0 (D)B4圖紙面積小於A3

22.有關工程圖中字法之敘述，下列何者正確？ (A)工程圖中用到中文字、拉丁字母與阿拉伯數字的文字註解時，一律由左而右橫向書寫 (B)拉丁字母與阿拉伯數字，分為直式與斜式二種，其中斜式傾斜角度約55°左右 (C)等線體的中文字規格分為長形、扁形、方形，其中長形的字寬為字高的3/5 (D)依最新修訂完成之CNS工程製圖，規定中文字法以採用仿宋體為原則。

23.假設某直線以1/30的比例尺量測，其刻度顯示為27公尺。試問該直線若以1/200比例尺量測，則其刻度顯示為多少公尺？ (A)90公尺 (B)135公尺 (C)150公尺 (D)180公尺

24.利用一組兩片分別為45°×45°×90°及30°×60°×90°的三角板，配合丁字尺使用，最多可以將一個圓分割成若干等分？ (A)18 (B)20 (C)22 (D)24

25.有關線條的畫法如表(五)，下列何者不正確？

(A)①④⑤⑦ (B)①③⑥⑦ (C)②⑤⑥⑧ (D)①④⑦⑧

26.有關製圖儀器使用之敘述，下列何者正確？ (A)製圖用鉛筆依筆芯石墨軟硬，由最軟的7B到最硬的9H分為17個等級 (B)分規的功能在於量取長度、角度與等分線段，不能用來畫圖 (C)以比例尺量度一直線或予以分段時，應自比例尺的零值開始 (D)曲線板可繪製漸開線、橢圓、圓、拋物線、圓弧、雙曲線

27.一圓形的內接正五邊形，此正五邊形的內角總和為何？ (A)270° (B)300° (C)540° (D)600°

28.若在平面上繪製圖形與切線，下列敘述何者不正確？ (A)兩圓弧相切，其切點必位於連接兩圓心之線上 (B)在圓周上一點可作無限多條切線 (C)在圓外一點可對圓繪製兩條切線 (D)不是同在一直線上的三點可作一圓

29.有關投影幾何觀念之敘述，下列何者不正確？ (A)平行投影原理為假設觀察者視點距物體無窮遠，且視線集中於單一點 (B)當某一點位於第四象限，則該點的垂直投影(a^v)與水平投影(a^h)均在基線(G.L.)下方 (C)等角投影圖與不等角投影圖，皆屬於運用立體正投影原理的視圖 (D)斜投影的各投影線互相平行，但不與投影面互相垂直

30.有關各種平行投影視圖之敘述，下列何者不正確？ (A)等角投影圖與等角圖的不同，在於等角投影圖忽略邊長縮短率81%，以物體實際邊長進行繪製 (B)在不等角投影圖中，三軸線所形成的夾角均不相等 (C)繪製等斜圖時應選擇物體最複雜或形狀特殊的一面為正面，使之與投影面平行 (D)正方形的物面，在等角圖繪製法中是呈現60°菱形

31.有關剖面圖相關觀念之敘述，下列何者正確？ (A)半剖面均應用於對稱的物體，藉由粗實線所代表的中心線為界，其中一半繪成剖面圖以表示內部形狀 (B)割面線的兩端及轉折處以粗的實線表示，中間則以細的鏈線連接，而兩端繪製箭頭以表示剖面觀察的方向 (C)一個形狀不規則的物體，在相同割面位置與相同觀察方向的條件下，繪製該物體的旋轉剖面圖與移轉剖面圖，則兩者的被剖切面形狀絕對不相同 (D)繪製局部剖面圖時，通常非剖面部分(外形圖)可省略不畫

32.有關剖面線畫法之敘述，下列何者不正確？ (A)剖面線可與物體的外形線(輪廓線)互相平行，但不可互相垂直 (B)剖面線的斜角，通常採用與主軸或物體外形成45°等距之細實線繪製 (C)相鄰兩不同物體之剖面線，以畫相反之方向或改變剖面線間距來加以區別 (D)若物體的剖面面積狹小以致不易繪製剖面線時，可以全部塗黑來表示之

33.如圖(五)所示之第三角法的三視圖，下列何者為正確的立體圖？

34.圖(六)所示為某物體之俯視圖(或稱上視圖)，下列何者不可能為其立體圖？

35.有關正投影與象限關係之敘述，下列何者不正確？ (A)假設物體位於第一象限內投影，其物體與投影面的位置順序關係為：視點(觀察者)→物體→投影面 (B)比對某物體之第一象限、第三象限投影面的展開與六面視圖之排列，可發現除了前視圖(或稱正視圖)與後視圖的形狀及位置相同外，其餘各視圖之形狀相同但排列位置相反 (C)將物體置於第一象限內投影的視圖畫法稱為第一角法，其優點在於視圖之配置與實物展開之關係位置完全一致 (D)將物體置於第三象限內投影的視圖畫法稱為第三角法，其投影符號為

36.有關尺度的標註，下列敘述何者不正確？ (A)更改圖說內之尺度時，不可將原尺度擦去，應將新尺度數字寫在附近，且在新數字旁加註更改符號與號碼 (B)為避免圖面中線條過於複雜影響圖說的解讀，必要時輪廓線和中心線可直接當尺度線使用 (C)同一側的尺度線並列時，各尺度線的間隔約為字高的2倍，且間隔應力求均勻 (D)水平方向的尺度，其數字應朝上書寫；垂直方向的尺度，則數字應朝左書寫

37.一垂直於直立投影面的單斜面，可由下列那個視圖之投影所得的輔助視圖，求得實際的形狀及尺度大小？ (A)左側視圖 (B)前視圖(或稱正視圖) (C)右側視圖 (D)俯視圖(或稱上視圖)

38.在透視投影中，當視點與投影面的距離固定，投影面位於觀測者與物體之間，則物體離投影面愈近，所得的投影就會： (A)愈小 (B)不變 (C)重疊 (D)愈大

39.某建築物之外觀如圖(七)，若以低視點(仰視)之三點透視法繪出，則呈現以下何種效果？ (A)建築物愈底層愈小 (B)建築物愈底層愈大 (C)建築物的高低層均相等，不會改變大小 (D)建築物中間層部分變大

40.圖(八)為表達臥房空間之室內一點透視，下列相關敘述何者不正確？ (A)一點透視圖又稱為平行透視圖 (B)足線法與測點法皆為一點透視之畫法 (C)欲放大房間內天花板之可視面積，可利用降低視平線(H.L.)與視點(S.P.)之高度的方式調整圖面 (D)欲強調右側的電視櫃與掛畫，可利用視點(S.P.)往右移的方式調整圖面
