97年 - 97 身心障礙特種考試_四等_電力工程、電子工程：電子學概要#48712

科目：電子學 | 年份：97年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (5)

一、圖 1 所示為一由三個反相器（inverter）構成之環形振盪器（ring oscillator），假設 反相器之傳播延遲（propagation delay）tp = 10 ns，試求其振盪頻率 fo。（20 分）
二、圖 2 所示為一精密整流電路，其中運算放大器令為理想元件且具 ± 12 V 之輸出飽和 位準。假設二極體導通時之壓降固定為 0.7 V，試繪製輸入於 ± 5 V 變動範圍下之 電路轉移特性曲線。（20 分）

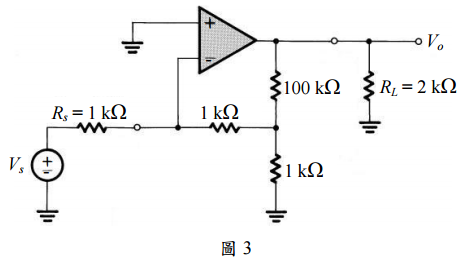

三、一回授放大電路示於圖 3，其中運算放大器具開路增益 µ = 105 V/V，Rid = 100 kΩ， ro = 1 kΩ，試以回授分析法求其電壓增益 Vo/Vs。（20 分）
四、設圖 4 所示 BJT 電路中 VBE = 0.7 V，β = 200，Early voltage VA = 120 V，試求 Ro 值。 （20 分）
五、試設計一振盪頻率為 100 kHz 之維恩電橋振盪器（Wien-bridge oscillator）。（20 分）
