97年 - 97 鐵路特種考試_員級_電力工程：電子學概要#48854

科目：電子學 | 年份：97年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (5)

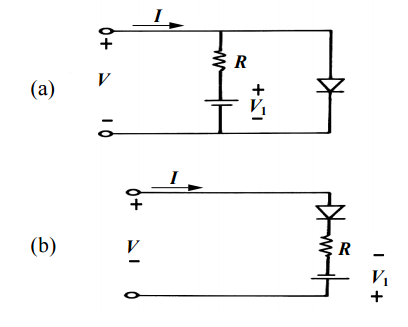

一、設下列電路中二極體為理想，試繪出(a)(b)各電路產生的 I－V 曲線，並說明之。 （20 分）
二、下圖為一 MOSFET 電晶體電路，設此 MOSFET 之 VGS(off)=-8V，IDss=10mA，試求 VDS 為多少？（20 分）
三、下圖為一電晶體邏輯電路反相閘，設電晶體β=100，VBE(on)=0.7V，VCE(sat)=0.2V， RC=1kΩ，RB=20 kΩ，當輸入 Vi 為 0V 及 5V 時，求輸出電壓 Vo 各為何？（20 分）

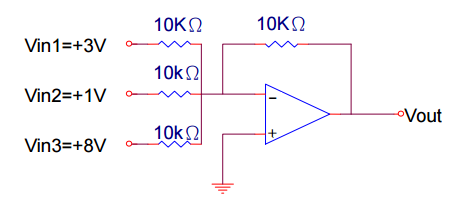

四、求下圖電路之輸出電壓為何？（20 分）

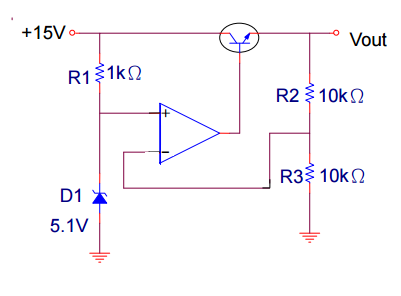

五、下圖為一電壓調整器，試求其輸出電壓為何？（20 分）
