98年 - 098年地方3等_電力工程#37363
科目：
電力系統 |
年份：
98年 |
選擇題數：
0 |
申論題數：
7
試卷資訊
所屬科目：
電力系統
選擇題 (0)
申論題 (7)
一、試以簡要單線圖說明台灣電力系統主要的輸配電網路架構，包含各電壓等級的發電 廠、變電所與線路。（15 分）
【已刪除】二、設電力系統送電端與受電端之間由可忽略電阻的輸電線連接，其單相等效電路如下 圖所示。試求由送電端傳送到受電端的最大功率，並分析傳送功率與電壓相角、電 壓大小之間的關係。（15 分）

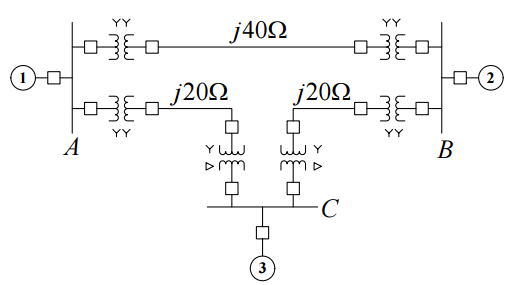

【已刪除】三、考慮如下單線圖所示的電力系統，發電機、電動機、變壓器的額定與電抗值為： 發電機 1：20 MVA、18 kV、X = 20%。發電機 2：20 MVA、18 kV、X = 20%。 同步電動機 3：30 MVA、13.8 kV、X = 20%。
Y − Y變壓器（4 組）：20 MVA、138 Y / 20 Y kV、X = 10%。
Y − ∆變壓器（2 組）：15 MVA、138 Y / 13.8 ∆ kV、X = 10%。
設定在 j 40Ω 的線路選用 50 MVA、138 kV 為基準值，試計算所有電抗的標么值， 並繪出該電力系統的阻抗圖（impedance diagram）。（25 分）
⑴計算該系統的匯流排導納矩陣Y
bus
。（10 分）
⑵說明在進行電力潮流（power flow analysis）分析時，該系統的匯流排分類結果以 及各匯流排的輸入資料與未知變數。（10 分）
⑶試求該系統在牛頓-拉弗森（Newton-Raphson）法電力潮流分析中的賈可比矩陣 （Jacobian matrix）。（5 分）
五、簡要說明電力系統穩定度的定義，並說明電力系統穩定度的相關分類。（20 分）
