98年 - 98 高等考試_三級_電力工程、電子工程、電信工程：電子學#47838
科目：
電子學 |
年份：
98年 |
選擇題數：
0 |
申論題數：
7
試卷資訊
所屬科目：
電子學
選擇題 (0)
申論題 (7)

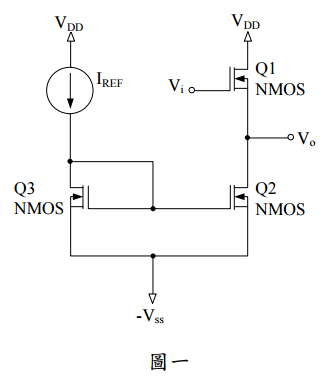

一、如圖一所示電路，其中電晶體之kn’ =10μA/V
2
，V
t
=1V，VA=100V，W/L=20，同時 I
REF
=200μA，求g
m1
，r
o1
，r
o2
，A
v
及R
o
等，若輸出端接上 15kΩ之電阻，其電壓增益 又是多少？（20 分）

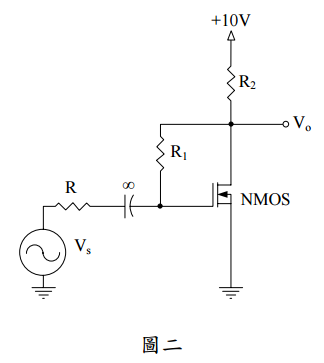

二、如 圖 二 所 示 電 路 ， 其 中 V
DD
=10V ， R
1
=2MΩ ， R
2
=6kΩ ， R=10kΩ ， V
t
=2V ， kn’ · (W/L)=0.5 mA/V
2
，利用反饋分析的方法計算其電壓增益V
o
/V
s
，輸入阻抗及 輸出阻抗。（20 分）

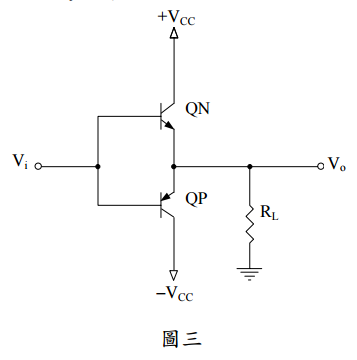

三、如圖三為雙極性電晶體B類輸出級（class B output stage）放大器，忽略V
BE
， V
CE(sat)
之 效 應 ， V
CC
=8V ， R
L
=50Ω ， 求 最 大 弦 波 輸 出 功 率 （ maximum sine-wave output power）P
L max
為何？電源供應功率（supply power）Ps為何？功率轉換效率 （power conversion efficiency）η為何？（20 分）
四、⑴請說明曾納崩潰（Zener Breakdown）。（10 分）
⑵請說明 P-N 二極體爲何有整流特性。（10 分）
五、⑴請說明快閃記憶體（Flash memory）。（10 分）
⑵請說明光罩可程式唯讀記憶體（Mask Programmable ROMs）。（10 分）
