99年 - 099年專門職業及技術人員高等建築師、技師暨普通不動產經紀人、記帳士電機工程技師#35742

科目：電力系統 | 年份：99年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (7)

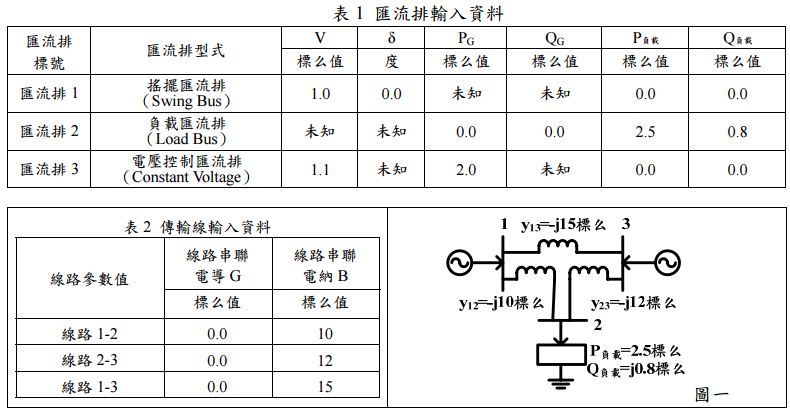

【已刪除】一、圖一顯示一個 3 個匯流排的電力系統單線圖。匯流排詳細的各項參數值如表 1 所示，且以 100 MVA 為基值。傳輸線的各項電抗參數值如表 2 所示。請計算疊代 1 次之匯流排 2 的電壓大與電壓 相角 。假設下列參數的初始值：匯流排 3 的電壓相角值為 ；匯流排 2 的電壓相角為 =0 。（20 分）
⑴發電機 G1 的內電勢。（10 分）
⑵以功率角表示由發電機 G1 所提 供的功率方程式。（10 分）

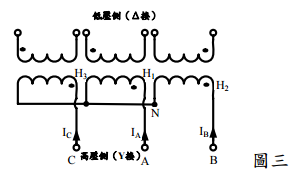

【已刪除】三、圖三所示為三個單相雙繞組變壓器，其高壓側繞組連接成 Y 接。試將圖三的低壓側繞組連 接 成△ 接，且使得高壓側的相電壓領先低壓側等效 Y 接相電壓90 。               ，也就是。（註：全 系統採用標么單位，基值相同，且以正相序表示，「•」表示變壓器極性）（20 分）

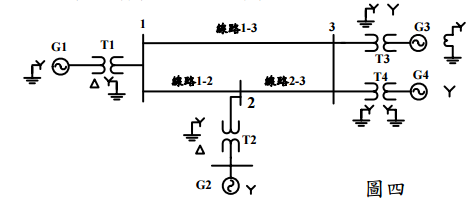

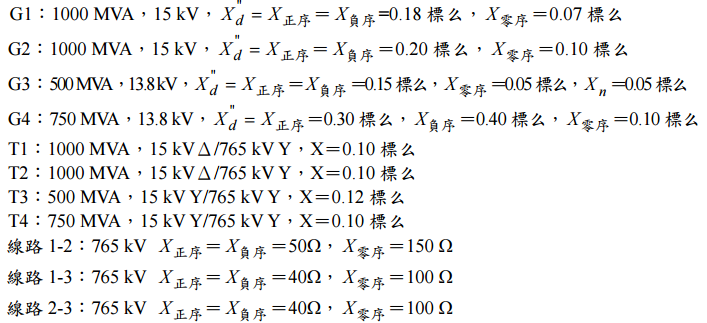

【已刪除】四、圖四顯示三相電力系統的單線圖。在 3 號發電機的中性點連接一個電感器 0.05 標么。忽略Δ-Y 變壓器相位移。選擇基值位於線路 1-2 區域，其電壓基值為 765 kV，且系統容量基值為 1000 MVA。 請以標么（Per-Unit）阻抗的數值，畫出正序阻抗網路圖、負序阻抗網路圖、零序阻抗網路圖。 已知的資料如下所述：（20 分）
⑴滿足發電限制與最小總成本的條件下，每部機組的輸出功率。（10 分）
⑵最小總成本CT。（10 分）
