一、請說明 N 型半導體與 P 型半導體放在一起形成 PN 接面，為何於接面處形成內建電 場，請說明之，並請繪圖標示電場方向。（10 分）
二、一電流放大器有輸入阻抗 100 Ω，輸出阻抗 100 kΩ，電流增益 10000，若電流源具 100 kΩ 電源電阻，且負載 100 Ω，求電壓增益與功率增益。（10 分）

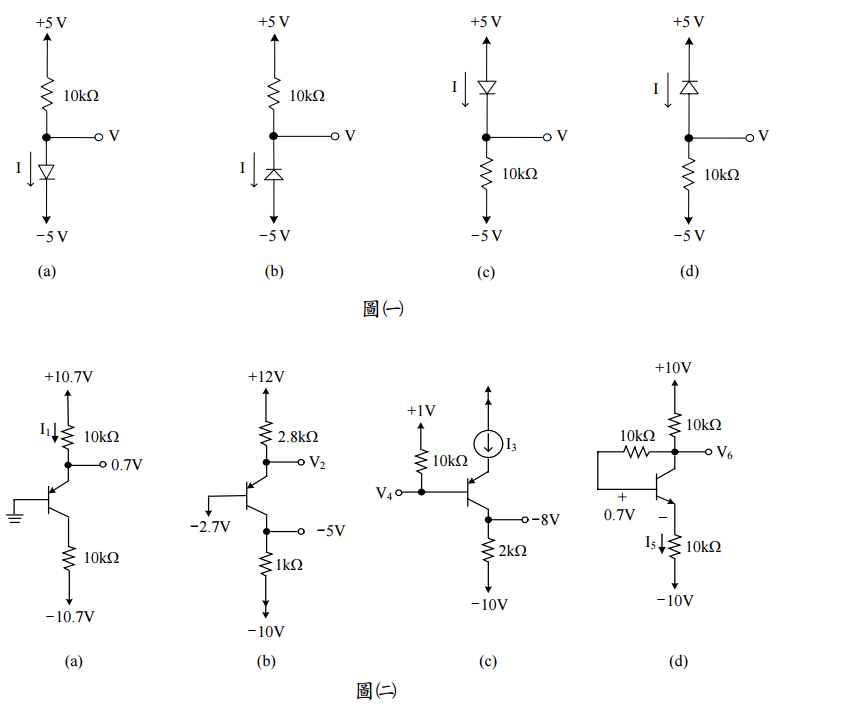

三、若二極體為理想二極體，求圖⑴之 I 與 V。（8 分）
四、設電晶體β為無限大，求圖⑵所標示之I1，V2，I3，V4，I5，V6。（12 分）
⑴VD =0.5V，
⑵ VD =1V，
⑶VD =5V時電晶體工作在那一種模式？請說明之。（9 分）

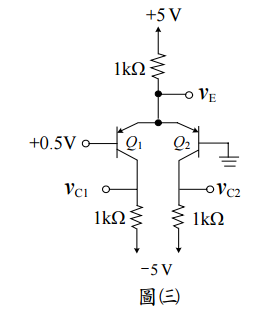

六、設|vBZ| ≈ 0.7 V，α≈1，分析電路圖⑶之vE，vC1，vC2。（9 分）

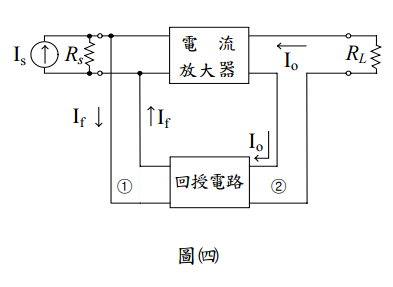

七、某並串回授放大器如圖⑷所示，其中之電流放大器為一理想放大器。Is =100 µA， If =90µA，Io =10mA。試求電流放大器之電流增益A及此回授放大器之回饋因子β， 並標示其單位。（12 分）
八、若一電晶體額定功率為 20 W，最大接面溫度Jj,max=175 ℃，有一θcase-snk=1 ℃/W和θsnk- amb=5 ℃/W的散熱器加在電晶體上，試求電晶體最大安全消耗功率。（設外界溫度 為 25 ℃）（10 分）
⑴vI = φ = 5V，
⑵vI =3V，φ =5V，
⑶vI =4.2V，φ =5V，
⑷vI =5V，φ =3V。（12 分） vI vO a b CL φ 圖⑸
十、請繪出CMOS反相器之電路。若負載電容 2 pF，偏壓VDD ≈ 5V，頻率 100 kHz，求其 消耗功率。（8 分）
