99年 - 99 高等考試_三級_電力工程、電子工程：電子學#46940

科目：電子學 | 年份：99年 | 選擇題數：0 | 申論題數：19

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (19)

⑴試問此一放大器之Avo？（5 分）
⑵此一系統之電壓增益為多少dB？（5 分）
⑴請以電晶體 T-model 繪出此電路之小訊號等效電路。（5 分）
⑵請推導出vs /vi。（5 分）
⑶請推導出vd /vi。（5 分）

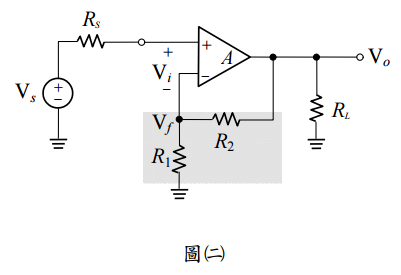

⑴此一電路之回饋因子β。（2 分）
⑵若開路放大器之電壓增益A=104，若欲得閉迴路之電壓增益Af =10，R2 /R1應為何？（ 2 分）
⑶回饋量為多少 dB？（3 分）
⑷若Vs=1V求Vo、Vf與Vi。（3 分）
四、一放大器電壓轉換函數為 T (s) = 10s/(1+s/10 2 )(1+s/10 5 )， 求出零點與極點（4 分），並繪出增益與頻率之關係（2 分），且求出ω=10 與 10 3 rad/s 之增益（4 分）。
⑴熱阻為多少？（3 分）
⑵ 50℃時可安全散熱之最大功率為多少？（3 分）
⑶若於 25℃時散熱功率為 1W，試求接面溫度為多少？（4 分）

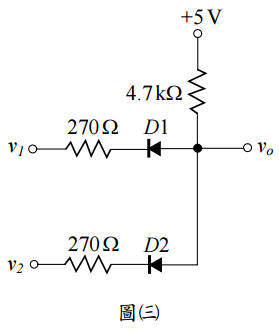

⑴v1=v2 =5V。（3 分）
⑵v1=5V，v2 =0V。（4 分）
⑶v1=v2 =0V。（3 分）

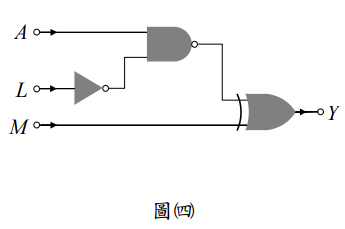

七、請寫出圖⑷之輸入訊號 L、M 與輸出訊號 Y 之 Truth table（以A 或 0, 1 表示） （10 分） 。
八、請繪出計數（counting）A/D 轉換器之方塊圖（5 分），並說明此系統如何運作（5 分）。

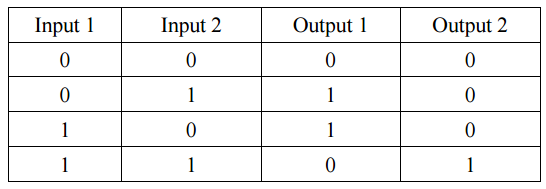

九、請以 NAND gates 設計一個半加法器，具 2 個輸入，2 個輸出之邏輯電路且具有以 下之真實表。（15 分）
