30 圖示為一種採用集極回授偏壓電路的電晶體共射極放大器，輸出電壓（
）正半週的最大擺幅恰 為 5 V 時，電阻 R 約為多少？電晶體基-射極的導通定電壓固定為 0.8 V。
(A)64 kΩ
(B)100 kΩ
(C)128 kΩ
(D)210 kΩ
答案：登入後查看
統計： A(8), B(6), C(22), D(53), E(0) #2851172
統計： A(8), B(6), C(22), D(53), E(0) #2851172
詳解 (共 9 筆)
todrowe
#5684864
取自百官網公職2023年電子學大意試題大補帖，感覺解題者是看了考選部答案後硬湊出(C)選項的，本人也是算(D)，話說，初等考試各科都越考越難了，不需學歷的考試，題目程度直逼大學層級。
2
1
可以進入本站後再設定
#6278238

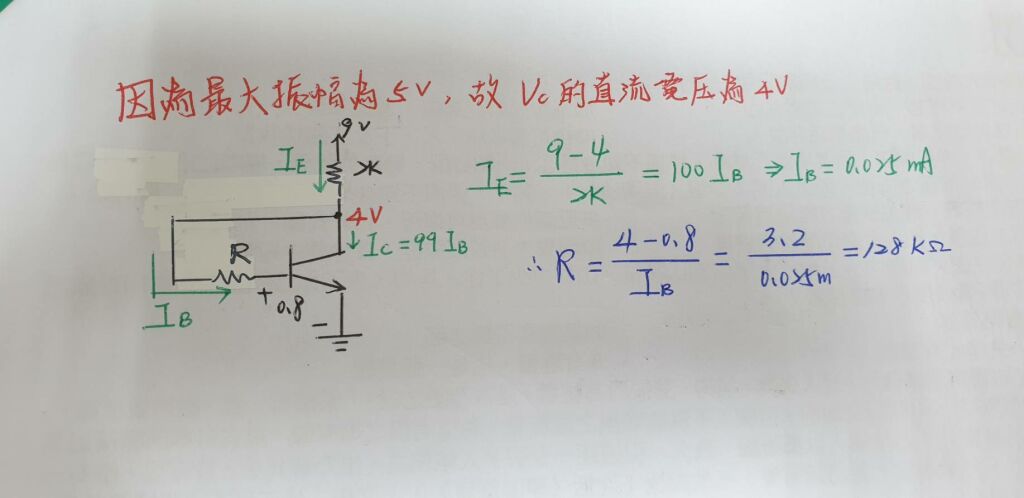

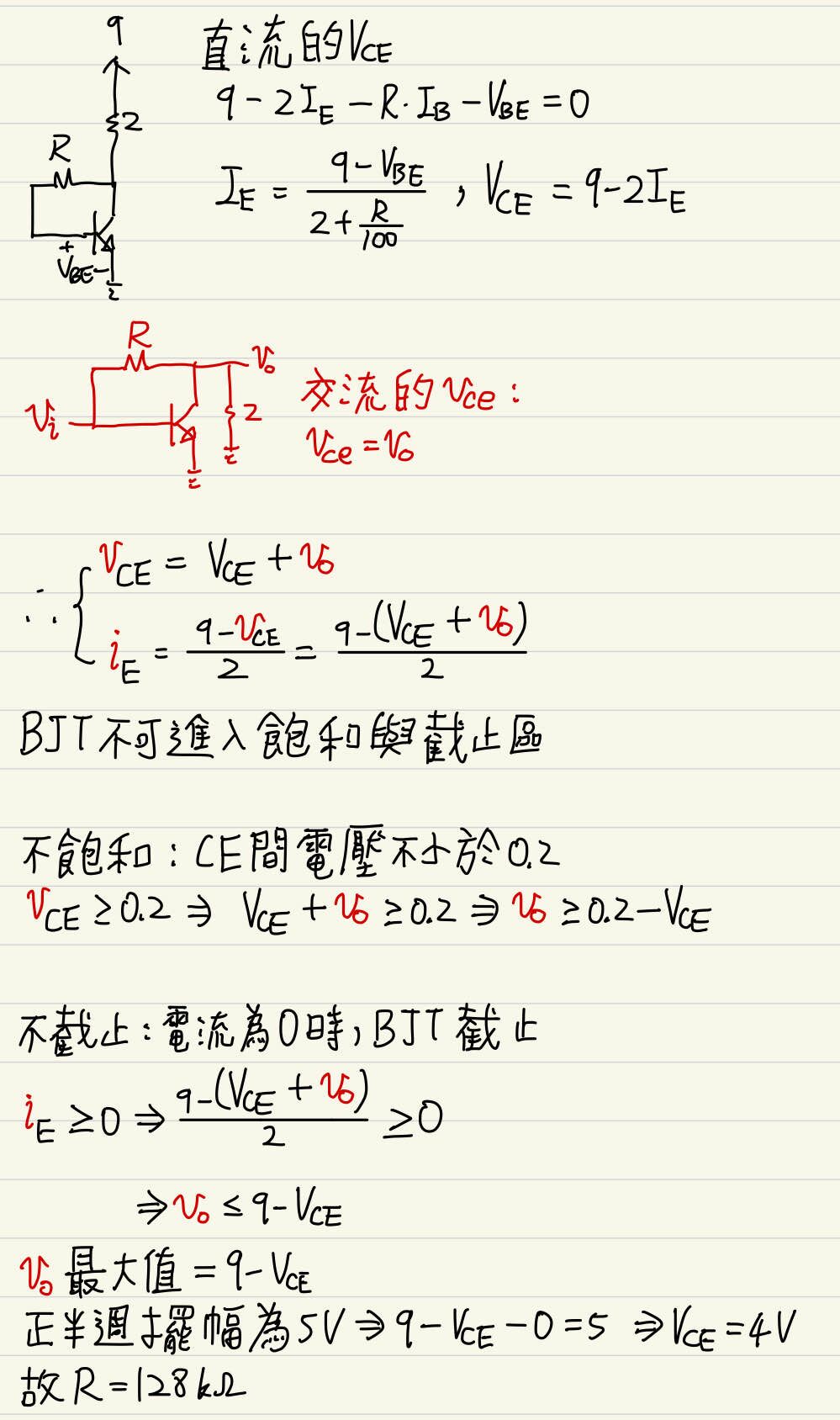

B6的解法是沒問題的，也不屬於硬湊。
--------------------------------------------
直流分析寫的我寫有點簡陋，但寫出IE跟VCE實際上不難。
電晶體的電壓與電流，本來就有直流值與交流值，通過不同的計算，將兩者分別得出，相加後即為電晶體總共的電壓與電流。
再利用飽和區與截止區條件，得到交流電壓的輸出範圍。
正半週擺幅即為最大值減去0，也就是題目給的5V。最後可以算出R為128k。
直流分析寫的我寫有點簡陋，但寫出IE跟VCE實際上不難。
電晶體的電壓與電流，本來就有直流值與交流值，通過不同的計算，將兩者分別得出，相加後即為電晶體總共的電壓與電流。
再利用飽和區與截止區條件，得到交流電壓的輸出範圍。
正半週擺幅即為最大值減去0，也就是題目給的5V。最後可以算出R為128k。
1
0
阿中-絕不開分身按讚
#5307460
回復1F:
你應該沒有算錯，我也是算210K，或許答案有誤
0
0
天竺鼠車車（111儀電職員上榜
#5691005
直流輸出電壓約為0.8~0.9最大輸出電壓擺幅（正半週）
假設取0.8：
5×0.8=4V
代入求得R約為126.48kΩ
故答案選C
0
1
Martin James
#5477341
我也是算D，不過我看考選部解答還是C...沒人釋疑?
0
0
Lily
#5997542
題目為給輸入波形為哪一種波，所以依照電路分析
假設
vi輸入為方波，則輸出為方波，那最大值等於有效值等於平均值
Vm=Vrms=Vo(dc)=5V
IE=(9-5)/2K=2m，IB=IE / (β+1)=2m/100=0.02m
R=(Vo-0.8)/IB=(5-0.8)/0.02m=210K
答案為D
假設輸入波形為三角波，那Vo(dc)=0.5Vm
Vo(dc)=0.5*5=2.5V
IB=(9-2.5) / (2K*100)=0.0325m
R=(2.5-0.8) / 0.0325m=52.307K
假設題目為弦波Vo(dc)=0.636Vm，那Vo(dc)=0.636*5=3.18V
IB=(9-3.18) / (2K*100)=0.0291m
R=(3.18-0.8) / 0.0291m=81.786K
依據考選部所說Vo=4V，算出為答案(C)的128K，因此輸入應該為不規則波型，而不規則波形Vo可控制為任何值，那答案也為任何值。
結論：因題目標示未明確，故此題任何值皆有可能是答案。
0
0
