1 某增強型 NMOS 場效電晶體的，今若其電壓 ，則其轉導 gm （Transconductance）為若干μA/V?    (A)25 (B)50 (C)100 (D)200

2 有一矽雙極性接面電晶體（Si-BJT）電路及輸入接腳 的電壓波形如下所示，， R₁ = R₂ =1KΩ，R₃ = R₄ =100Ω，)，電晶體電流增益。試研判輸出接腳 在 低準位輸出（）時最可能的工作電壓： (A) (B) (C) (D)

4 如圖所示之電路，OP AMP 為理想。求： (A)R (B)2R (C)(k+1)R (D)(k+3)R

11 有一 N 通道接面場效電晶體（JFET）的夾止電壓 ，且源極電壓 ， 則下列那一個條件可使此 JFET 工作於飽和區？ (A) (B) (C) (D)

12 關於 BJT 電晶體之敘述，下列何者正確？ (A)電晶體操作在飽和（saturation）區時之轉導值 （transconductance）較操作於順向主動區（forward active region）時為大 (B)電晶體操作在飽和區時之輸出阻抗較操作於順向主動區時為大 (C)操作於放大器模式時，基集極接面應避免順向偏壓 (D)電晶體操作在截止（cutoff）區時，基射極接面必為順向偏壓

13 橋式全波整流電路的輸入信號： = 18sin（377t）伏特。其輸出信號之頻率為何？ (A)60 Hz (B)120 Hz (C)377 Hz (D)754 Hz

14 下圖電路中二極體 D1 之導通電壓為 0.7 V，導通電阻為 0Ω。電阻值 R=10Ω。若 = 3 sin 10t 伏特。則的最小值為何？ (A)4 V (B)2 V (C)-2 V (D)-2.7 V

15 下圖中二極體 D1 與 D2 之導通電壓為 0.7 V，導通電阻為 0Ω，輸入信號為弦波，= 4 sin 10t 伏 特，R1，R2，R3 皆為 10Ω，則電流 | i | 之最大值為何？ (A)530 mA (B)265 mA (C)65 mA (D)20 mA

16 如圖所示之電路，假設二極體之壓降為 0.7 V，則二極體 D₂ 之逆向峰值電壓（PIV）為何？ (A)20 V (B)39.3 V (C)41.4V (D)60.7 V

17 若 P-N 接面二極體之導通電壓為 0.7 V，且導通電阻值為 0Ω，若 Vi ＝ + 5 V，關於下列電路之敘述， 何者正確？ (A)X 點電壓＝5 V (B)D2 電流為 2.15 mA (C)Z 點電壓為 4.3 V (D)Y 點電壓為 0 V

18 如圖所示理想二極體電路，下列何者為其電壓轉移特性？（其中 m 表斜率） (A) (B) (C) (D)

19 如圖所示之電路，假設二極體為理想，試求輸出電壓之最大正值為何？ (A)1 V (B)4 V (C)7 V (D)10 V

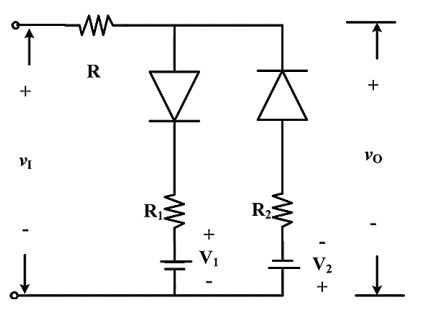

20 如圖電路，設二極體均為理想二極體，R=10kΩ，R₁ = R₂=5kΩ，V₁ = V₂ = 5 V。當 時， 為多大？ (A)0 (B)3 V (C)6 V (D)8 V

21 圖示理想二極體電路，下列何者為其電壓轉移特性？（其中 m 表斜率） (A) (B) (C) (D)

22 電路上某 npn 雙極性接面電晶體（BJT）工作在飽和區（Saturation Region），已知電路之電源電壓 為 8 V，下列何者正確？ (A) (B) (C) (D)

23 某 β=100 之 npn 雙極性接面電晶體，若 ，下列何者顯示電晶體工作在飽和區（Saturation Region）？ (A) (B) (C) (D)

24 假設電晶體操作於飽和區，如圖所示共閘極放大器之增益（vo/vi）為何？電晶體之 ， W/L = 100，。 (A)20 (B)30 (C)40 (D)50

29 關於雙載子電晶體 （BJT）的小信號模型，下列敘述何者錯誤？ (A)在特定 β 的條件下，與偏壓電流成正比 (B)在特定 β 的條件下， 與偏壓電流成正比 (C)在特定元件大小的條件下， 與偏壓電流成反比 (D)對共射級放大器而言， 越大則輸入阻抗越大

30 圖示為一種採用集極回授偏壓電路的電晶體共射極放大器，輸出電壓（）正半週的最大擺幅恰 為 5 V 時，電阻 R 約為多少？電晶體基-射極的導通定電壓固定為 0.8 V。

(A)64 kΩ (B)100 kΩ (C)128 kΩ (D)210 kΩ

31 如圖採用分壓偏壓電路的電晶體放大電路中，在集極端直接耦接有一 3.5 kΩ 的負載，電晶體基-射極 的導通定電壓為 0.8 V 下，求該電晶體於集極端的電壓約為多少？ (A)9 V (B)7 V (C)5 V (D)4 V

32 圖示 PMOS 場效電晶體電路，電晶體之 ，若， 欲電晶體在飽和區工作，電壓 的最大值應為若干伏特？ (A)4 V (B)3.5 V (C)2.5 V (D)2 V

33 如圖所示的方波產生電路在正常工作下並於某個時間點測知 的電壓值為 8 伏特，此電路中流過電 阻器 R 的電流絕對值取其最大與最小值分別以 I₁ 和 I₂（單位 mA）表示之，則下列那一敘述為正確？ 其中施加於理想 OPA 之電壓為 ± 16 V。 (A)I₁ = 8 mA (B)I₂ = 4 mA (C)I₁+I₂ = 8 mA (D)I₁-I₂ = 2 mA

35 某電路之轉移函數： ，當角頻率為 10 rad/sec 時，相角為何？ (A)-90° (B)-45° (C)45° (D)90°

36 圖示 MOS 電路， 為輸入電壓， 為輸出電壓，本電路主要作用為何？ (A)調諧放大 (B)高通放大 (C)差動放大 (D)峰值偵測

37 圖示為理想運算放大器組成的電路，運算放大器的輸出飽和電壓為 ± 12 V，R₁ =10kΩ、R₂=40kΩ， 輸出電壓 原為 -12 V，輸入電壓 vI 為下列何電位時，輸出 將為 + 12 V？ (A)-3 V (B)-2 V (C)2 V (D)3 V

38 有關圖示電路中各節點電壓的波形敘述，下列何者正確？ (A)v₁ 為弦波 (B)v₂ 為方波 (C)v₃ 近似為三角波 (D)v₃ 的振幅較 v₁ 為小

39 如圖電路，已知輸出 vo 的飽和電壓在±10 V，其 R₁ =100kΩ，R₂ =1；若在電容器 C 旁邊並接一 顆二極體，其順向電壓為 0.7 V，則輸出電壓 vo 會在什麼狀態？ (A)保持在 -0.7 V (B)保持在 -10 V (C)保持在 + 10 V (D)保持在 ± 10 V 之間變化

40 如圖二階低通濾波電路，欲實現具有最大平坦度且 3 dB 頻率為 7.07 × 10⁵ rad/s，當電阻 R 為5kΩ 時，  所需的電容 C 值為何？ (A)100 pF (B)200 pF (C)500 pF (D)707 pF
