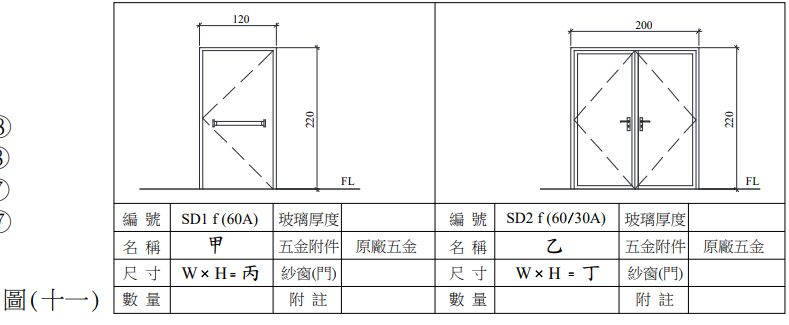

39. Rain 繪製兩組門窗表，如圖 ( 十一 ) 所示，下列選項組合，何者是該門窗表的正確標示
內容與說明？
①SD1具一小時防火時效及阻熱性 ②SD1具一小時阻熱性
③SD2具一小時防火時效及半小時阻熱性 ④SD2具一小時阻熱性及半小時防火時效
⑤甲可能為鋁框美耐板門 ⑥乙可能為烤漆鋼板防火門
⑦丙為220×120 ⑧丁為200×220





(A) ②④⑥⑧

(B) ①③⑥⑧

(C) ②③⑤⑦

(D) ①④⑥⑦

1. 關於電子水準儀自動讀數應搭配之水準尺種類，與水準測量時何種測點可以置放尺墊， 下列敘述何者正確？ (A) 電子水準儀搭配條碼式水準尺，轉點可置放尺墊再豎立水準尺於其上 (B) 電子水準儀搭配條碼式水準尺，水準點可置放尺墊再豎立水準尺於其上 (C) 電子水準儀搭配覘板(標)式水準尺，轉點可置放尺墊再豎立水準尺於其上 (D) 電子水準儀搭配覘板(標)式水準尺，水準點可置放尺墊再豎立水準尺於其上 ▲閱讀下文，回答第2-3題 下圖 ( 一 ) 為某工程計算機的鍵盤配置，欲利用該計算機進行極坐標與直角坐標之轉換。 圖(一)

2. 螢幕顯示下列何項字樣時，表示計算機輸入角度之模式處於弧度制(弳度量)： (A) DEG 或 D (B) GRA 或 G (C) GON 或 G (D) RAD 或 R

3. 在計算機的角度模式為 DEG 或 D 時，若要將極坐標 ( 10, 45 ° ) 轉換為直角坐標 ( X , Y ) ， 下列何項操作方式正確： (A) X＝ (B) X＝ (C) Y＝ (D) Y＝

4. 關於地球曲率對直接水準測量讀數之影響，下列敘述何者正確？ (A) 地球曲率讓實測讀數增加，增加量與水準儀至水準尺距離成正比 (B) 地球曲率讓實測讀數增加，增加量與水準儀至水準尺距離平方成正比 (C) 地球曲率讓實測讀數減少，減少量與水準儀至水準尺距離成正比 (D) 地球曲率讓實測讀數減少，減少量與水準儀至水準尺距離平方成正比 公告試題僅供參考 114 年四技 第 3 頁 土木與建築群 專業科目(二) 共 12 頁 - 3-

5. 在我國1 / 5000基本地形圖上，若讀得點位坐標為( N,E)，例如( 2345000, 255000 )，則此 坐標屬於何種坐標系？ (A) TWD97大地坐標 (B) TWD97 TM2°投影坐標 (C) UTM坐標 (D) WGS84坐標

6. 以捲尺對同一段距離量測四次，成果分別為 45.670 m、45.670 m、45.670 m、45.678 m， 則此段距離之最或是值與最或是值中誤差為何？ (A) 45.670m ± 0.000 m (B) 45.670m ± 0.002m (C) 45.672m ± 0.002 m (D) 45.672m ± 0.004m

7. 已知A點高程HA＝11.111m，水準測量三段測線資料如下： A往K點：高程差 ΔHAK＝＋2.222m、測線長度400m； K往Q點：高程差 ΔHKQ＝＋5.555m、測線長度800m； A往Q點：高程差 ΔHAQ＝＋7.765m、測線長度1200m， 則平差後K、Q兩點高程HK、HQ分別為何？ (A) HK＝13.329m、HQ＝18.880m (B) HK＝13.329m、HQ＝18.882m (C) HK＝13.331m、HQ＝18.880m (D) HK＝13.331m、HQ＝18.882m

8. 依施工作業要求，需於某參考木樁上標定高程為 12.000 m 之基準線記號，已知水準點 A 之高程為 11.236 m，但離工地較遠且現場有機具阻隔，需設置一個水準轉點，以逐差 水準方式引測。首先於A點及轉點之間適當位置整置水準儀，後視A點水準尺得1.774m， 前視轉點水準尺得 1.238 m，然後移置水準儀於轉點及參考木樁之間，後視轉點水準尺得 1.567 m，前視立貼於參考木樁之水準尺得 1.984 m，則應於水準尺讀數為若干的地方標定 記號？ (A) 0.645m (B) 0.764m (C) 0.883m (D) 0.971m

9. 為了率定水準儀望遠鏡之乘常數 K ( 此為內調焦式儀器，其加常數為 0 ) ，於地面直線上 依序設置 A、B、C、D 四點，相鄰點位間之水平距離皆為 30 m，於 A 點整置水準儀， 於 B、C、D 三點依序豎立標尺，觀測得上下絲讀數於下表 ( 一 )，則率定所得之乘常數為 何？ (A) 101.7 (B) 100.8 (C) 99.5 (D) 97.8

10. 直接水準測量，照準P點之三絲讀數分別為1.320 m、1.170 m、1.020 m，照準Q點之三絲 讀數分別為 1.444 m、1.344 m、1.244 m。已知此水準儀之視準軸向上偏斜 2 ’，則視準軸 誤差改正前後之 ΔHPQ為何？(水準儀之乘常數為100、加常數為0) (A) 改正前之 ΔHPQ＝– 0.174m，改正後之 ΔHPQ＝– 0.168m (B) 改正前之 ΔHPQ＝– 0.174m，改正後之 ΔHPQ＝–0.180m (C) 改正前之 ΔHPQ＝＋0.174m，改正後之 ΔHPQ＝+0.168m (D) 改正前之 ΔHPQ＝＋0.174m，改正後之 ΔHPQ＝+0.180m ▲第11-13題可參考函數數值表計算作答。 θ 函數 10° 20° 30° 40° 50° 60° 70° 80° sin θ 0.17 0.34 0.50 0.64 0.77 0.87 0.94 0.98 cos θ 0.98 0.94 0.87 0.77 0.64 0.50 0.34 0.17 tan θ 0.18 0.36 0.58 0.84 1.19 1.73 2.75 5.67
