試卷：105年 - 105 原住民族特種考試_四等_電子工程：電子儀表概要#56511
科目：電子儀表概要
年份：105年
排序：0

題組內容

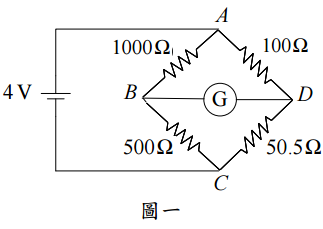

三、如圖一所示之惠斯登電橋（Wheatstone bridge），其四臂上的電阻各為 100 Ω、1000 Ω、 500 Ω 和 50.5 Ω，一檢流計 G 其內阻為 75 Ω 連接在 100 Ω和 50.5 Ω的接點以及 1000 Ω 和 500 Ω的接點。有一 4 V 的電池接在此橋的另二角，利用戴維寧定理求：

申論題內容

⑴由檢流計兩端看進去此橋的等效電路。（10 分）
