試卷：109年 - 109 高等考試_三級_電力工程：電力系統#88736
科目：電力系統
年份：109年
排序：0

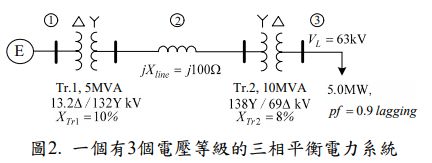

二、圖2為一個有3個操作電壓等級的三相平衡電力系統單線圖，負載側實際線電壓63 kV，三相負載吸收5 MW實功率、功率因數（pf）0.9落後（lagging）。圖中各變壓器標么（pu）電抗為以本身額定為基準計算得到，三相傳輸線的每相總電抗實際值標於圖中，變壓器的相位移可不予考慮。

⑴選取第二部變壓器（Tr.2）額定作為全系統標么計算基準值，繪出標么系統圖。（10分）
