試卷：109年 - 109 高等考試_二級_電力工程：電力系統#91556
科目：電力系統
年份：109年
排序：0

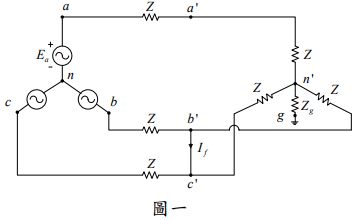

一、如圖一所示，該電力系統有三相平衡之正序電壓源，|E_a|=|E_b|=|E_c|=1 pu， ∠E_a = 0°，∠E_b = -120°，∠E_c = -240°。Z = 0.2 pu，Z_g = 0.01 pu。假設於 b ' 與 c ' 處發生線對線故障。

(一)描繪該線對線故障等效之正序電路、負序電路與零序電路。（15分）
