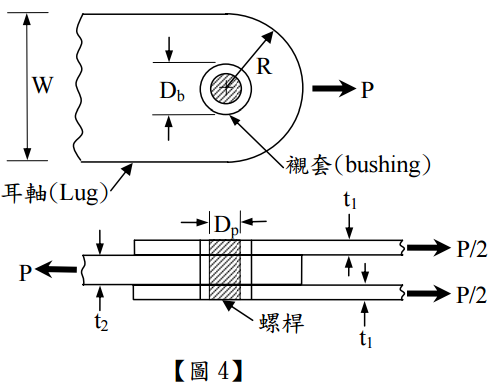

五、一搭接結構如下【圖 4】所示，承受外力 P = 200 kN 的力量，其中耳軸寬度 W = 95.2 mm，
外緣半徑 R = 47.6 mm ，二個耳軸厚度分別為 t1 = 9.5 mm 及 t2 = 19.0 mm，螺桿直徑 Dp =
19.0 mm，襯套直徑 Db = 31.8 mm，結構材質與材料強度如下：
耳軸材料為鋁合金，抗拉強度(Ultimate tensile strength) Ftu = 550 ×106
N/m2
，
剪斷強度(Ultimate shear strength) Fsu = 290 ×106
N/m2
降伏承壓強度(Bearing yield strength) Fbry = 660 ×106
N/m2
螺桿材料為合金鋼，抗拉強度 F
tu = 2500 ×10
6
N/m
2
剪斷強度 F
su = 1300 ×10
6
N/m
2
請計算下列問題：
![]()
