試卷：111年 - 111 關務特種考試_三等_電機工程：電力系統#107560
科目：電力系統
年份：111年
排序：0

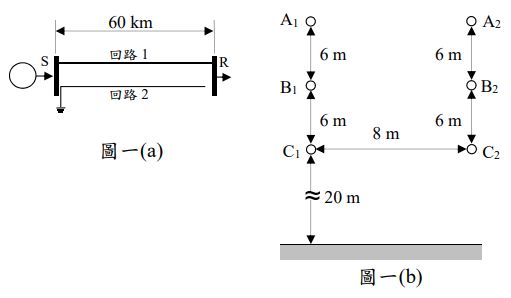

一、一雙回路之三相輸電線，由 S 端送電至 R 端，單線圖如圖一(a)所示，每個導體直徑為 2 cm，若導體排列方式如圖一(b)所示，回路 2 的 S 端接地且 R 端開路，回路 1 三相平衡電流有效值為 500 A，忽略導線電阻。

(二)若回路 2 的 R 端接地，試求回路 2 的 A 相電流有效值。（10 分）
