申論題

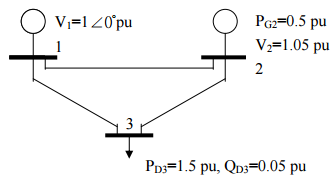

二、下圖中所示為三相完全換位之三個匯流排電力系統，所有數值均為標么值，傳輸線 L₁₂ 之正序串聯阻抗z₁₂ = j0.005 pu / km，正序並聯導納 y12=j4.0x10^-6 pu / km ，L₁₂ 長 50 km；傳輸線 L₂₃ 之正序串聯阻抗 z₂₃ = j0.005 pu / km ，正序並聯導納 y₂₃=j3.0 x10 ^-6pu / km， L₂₃ 長 40 km ；傳輸線 L₁₃ 之正序串聯阻抗 z₁₃ = j0.005 pu / km，正序並聯導納y₁₃=j 3.0x10^-6 pu / km  ，L₁₃長 40 km。

⑴請寫出傳輸線 L₁₂之π型電路的 ABCD 參數。（5 分）
