二、圖中二極體以分段線性模型分析，假設二極體導通時導通電壓 V_γ = 0.6 V，內阻為 0 Ω，截止時電流為 0 A。

⑵當輸入電壓 V_I為 5 V，輸出電壓 V_O值為多少？（5 分）

詳解提供者：d0075533

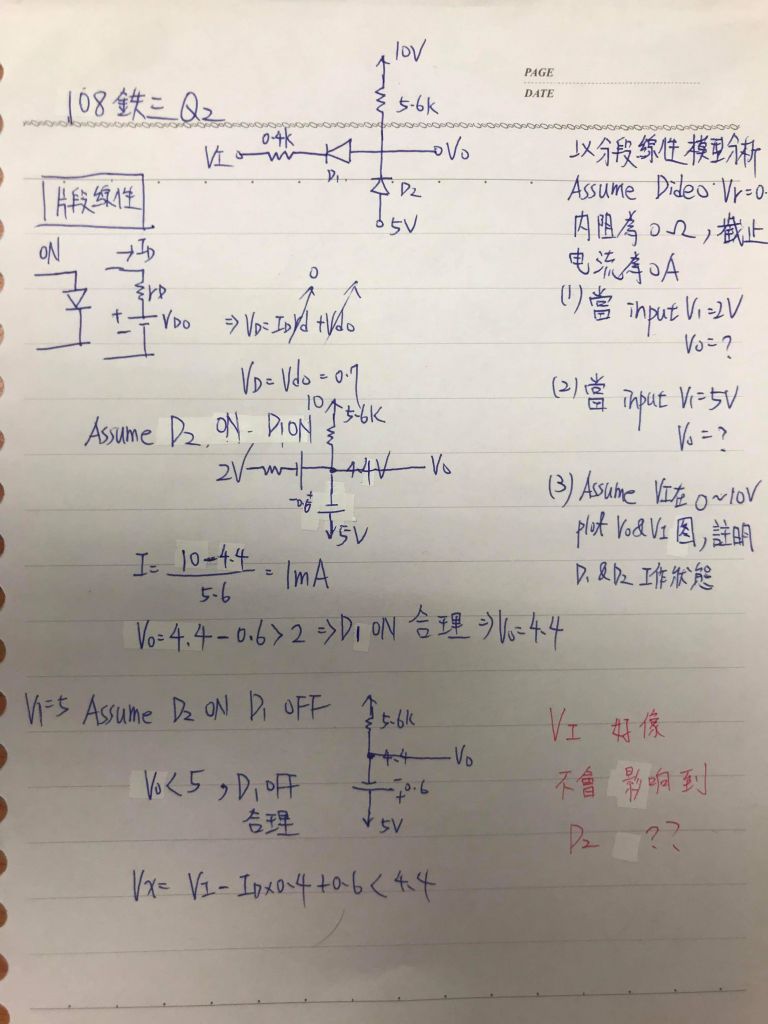

這照片是上一題第二小題,可能有貼錯格

此題我試著分析,好像D2都會是ON,請問觀念哪裡有誤,謝謝
