試卷：99年 - 99 專技高考_電機工程技師：電子學（包括電力電子學）#38834
科目：電子學（包括電力電子學）
年份：99年
排序：0

題組內容

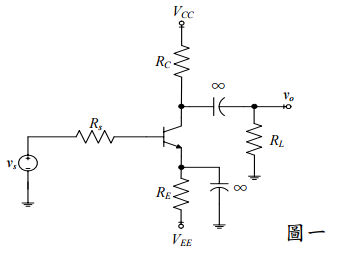

一、圖一所示之電晶體放大器電路中，輸入訊號電壓vs為一正弦波電壓。已知該電路之參數為：V_CC＝+15 V、V_EE＝-15 V、R_S＝2.02 kΩ、R_L＝10 kΩ；電晶體參數為：共射極電流增益（common-emitter current gain） β＝99、輸出電阻（output resistance） r_o＝200 kΩ、熱電壓（thermal voltage） V_T＝25 mV、V_BE＝0.7 V。

申論題內容

⑵試求該放大器的電壓增益（voltage gain）。（10 分）
