題組內容

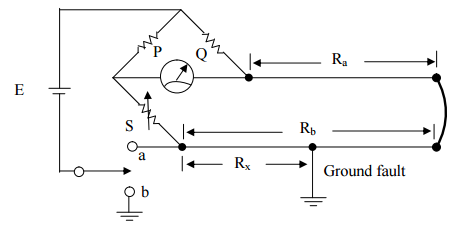

四、一條海底電纜長達大約 20 公里發生短路的情形，運用惠斯登電橋或麥石電橋（Wheatstone bridge）進行量測來決定發生短路的地點。假設電纜每公里的阻抗是 5Ω，R_a 和 R_b 分別是電纜兩量測端點之間的來回阻抗值，R_x 是從一量測端點到短路地點的阻抗，P＝4 KΩ, Q＝1 KΩ。

申論題內容

⑵ 當開關切到 b 點，電橋平衡時的 S＝260Ω，求電纜短路發生點的距離。注意：一量測端點刻意短路，而另一量測端點接到惠斯登電橋，作為阻抗量測之用。（20 分）
