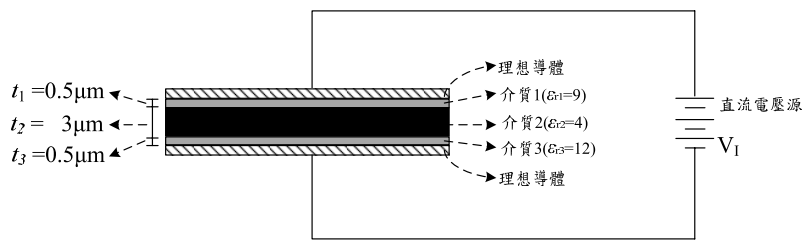

五、有三個平面形的介質置於兩個理想導體中，形成一個電容的結構，其橫切面如【圖 5】所示。結構中介質的相對介電係數( ) ε_r1 ~ ε_r3 ，以及厚度( ) t₁ ~ t₃ 標註在【圖 5】。

(1) 試計算在這兩個理想導體中的電容密度為多少 pF/mm ² ？(10 分) (提示 1:電容密度即 1mm ²的面積之下，有多少 pF 的電容值) (提示 2:真空中介電常數 ε₀ =8.85*10¹² F/m)。
