試卷：96年 - 96 原住民族特種考試_四等_電子工程：電子學概要#50670
科目：電子學
年份：96年
排序：0

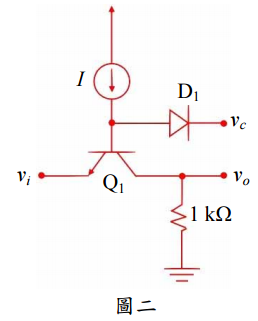

四、如圖二之 Q₁ 電晶體作為輸入及輸出兩端的開關，係由 v_c 電壓透過 D₁ 二極體進行控制，類似 Q₁ 電晶體的基極－射極接面。設 D₁ 的導通電壓為 0.7 V 及β＝100、 V_CEsat＝0.2 伏特。

（20 分）

⑵若 v_i＝－2 伏特，試求確保開關開路的最大電壓？
