98年 - 98 地方政府特種考試_三等_電力工程、電子工程：電子學#48186
> 申論題
題組內容

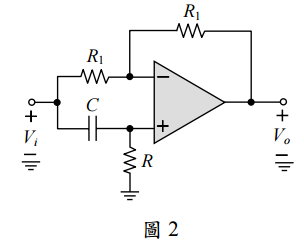

三、如圖 2 所示電路，運算器為理想運算放大器：
⑴試推導其轉移函數V
o
/V
i
及輸入阻抗。（15 分）
相關申論題
⑴試判斷什麼原因導致震盪？
#167286
⑵如何讓電路之震盪現象停止？ （每小題 10 分，共 20 分）
#167287
二、欲利用回授原理設計放大器，使其中頻電壓增益為 60 dB 且高頻 3 dB 截止頻率為 500 kHz，現有放大器之中頻增益雖為 60 dB，但其高頻 3 dB 截止頻率只有 50 kHz。 因此考慮利用回授電路串接數級完成此項設計，試問至少需要幾級方能符合設計要 求？且各級回授電路各需要多少回授量？（20 分）
#167288
⑵當Vi = Acos(ωt)，試求其輸出電壓Vo。（5 分）
#167290
⑴試求電阻 R 為何，方能使得輸出電流 I o = 10 µA 。
#167291
⑵若 β = 100 與Early電壓V A = 100 V ，試求輸出電阻Ro。
#167292
五、試畫出⑴ Y = ，
#167293
⑵ Y =，
#167294
⑶ Y = 等布林函數的 CMOS 邏輯電路。 （20 分）
#167295
6. 已知下圖疊接放大電路之MOSFET參數K₁=K₂=0.5mA/V²，靜態汲極電流ID為0.5mA，則電路之gm為？
#566892
