申論題

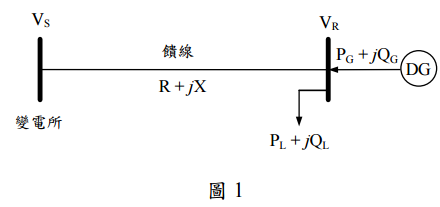

一、如圖 1 所示之電力系統 變電所 ， （電壓為V_S ） 至受電端（電壓為V_R ） 之饋線阻抗（Feeder impedance）為 R + jX，受電端吸收之複數功率為P_L +jQ_L ，在受電端另有一分散式電 源（DG）注入P_G +jQ_G 之複數功率。假設V_S =|V_S |∠0° 及 V_R =|V_R |∠δ，而且 為可忽略 的角度（即，cos δ ≐ 1, sin δ ≐ 0） 。

⑵依據題⑴的結果，若饋線的電抗 X 可忽略，受電端的電壓大小|V_R |是否可能大於 送電端電壓大小|V_S |？請證明。 （10 分）
