試卷：102年 - 102 鐵路特種考試_高員三級_電力工程、電子工程：電子學#44216
科目：電子學
年份：102年
排序：0

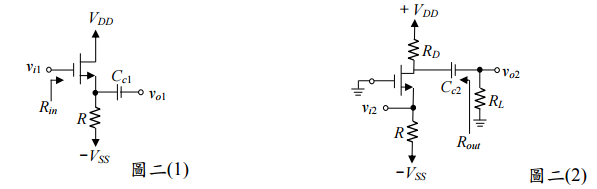

二、如圖二(1)及圖二(2)所示的源極追隨器（Source-follower）及共閘（Common-gate）放大器，設各電晶體均已適當偏壓，其 g _m= 5 mA / V ， r_o → ∞ 。又電阻 R >> 1 / g m ， R_D = 6 kΩ ， R_L = 4 kΩ ，

⑷此兩級放大器在低頻之-3 dB 頻率主要由那一個電容（ C_c1 或 C_{c 2} ）來決定？若要將該低頻之-3 dB 頻率設定為 100 Hz，則該電容至少應多大？（5 分）
