研究所、轉學考(插大)◆電子學
>
110年 - 110 國立中央大學_碩士班招生考試_電機工程學系：電子學#110499
> 申論題
題組內容

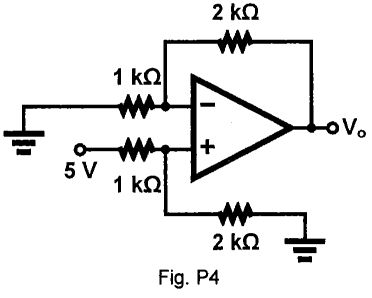

4.計算題(10分) The ideal OP amplifier circuit is shown in Fig. P4.
4-2 (5 分) If differential gain A
d
= 50 V/V, find out Vo. MI
相關申論題
1.計算題(10分) Figure P1 shows the BJT amplifier with a current gain βof BJT is 100, thermal voltage VT = 25 mV and collector current. Assume that when is 0.7 V, lc is 1 mA. When Vc is -5 V, design RE and Rcto make Ic equal to 4 mA. Note the answer must be rounded to two decimal places. (RE與Rc各5 分)
#473242
2.計算題(10分) Figure P2 shows a BJT amplifier with infinite current gain β. Assume the threshold voltage VD of ideal diode is 0.7 V and ignore the base current of BJT. Find out the operation region of transistor Q1 and Q2 (active or saturation region).(全對10分,部分對3分,全錯0分·)
#473243
3.計算題(10分) Figure P3 shows a common-source amplifier which is biased at saturation region with threshold voltage = 1 V and channel-length modulation parameterλ = 0.0I . Find the small signal voltage gain -gmro.
#473244
4-1 (5 分) If differential gain Ad = ∞, find out Vo.
#473245
5-1 (5 分) the output resistance
#473247
5-2 (5 分) the voltage gain Av.
#473248
6-1 (5 分) WIL of Q1 and Q2.
#473249
6-2 (5 分) the differential voltage gain Ad.
#473250
7-1 (5 分) Find differential voltage gain Ad.
#473251
7-2 (5 分) Find the common-mode rejection ratio (CMRR).
#473252
