100年 - 100 普通考試_電力工程、電子工程、電信工程：電子學概要#45812

科目：電子學 | 年份：100年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (7)

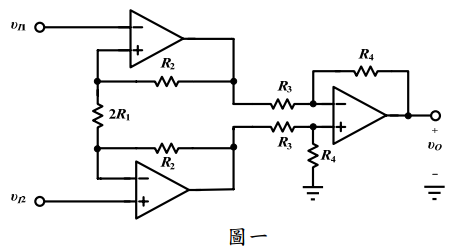

【已刪除】一、如圖一所示電路，所有運算放大器均為理想，試推導出電路的放大倍率 Av = =？（20 分）
⑴電壓增益 ？（10 分）
⑵輸入電阻Rin =？（5 分）
⑶輸出電阻Rout =？（5 分）

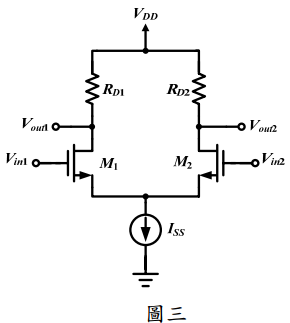

【已刪除】三、如圖三之放大器，M1與M2完全匹配，若MOSFET的轉導均為gm，輸出電阻均為ro， RD1 = RD2 = RD，試求小訊號放大倍率  ？（20 分）

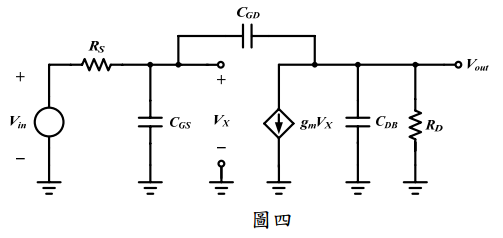

四、圖四為共源極放大器之高頻等效電路，試推導出放大器的零點（zero）。（20 分）

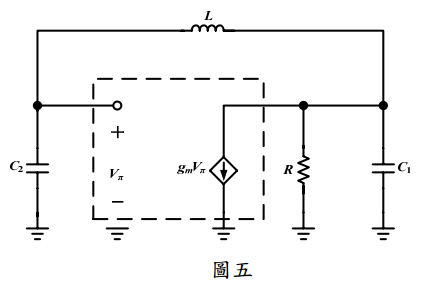

【已刪除】五、如圖五所示為某振盪器的小訊號等效電路，試推導出電路的振盪頻率ωo。（20 分）
