100年 - 100 警察、鐵路特種考試_三等、高員三級_交通警察人員電訊組、電力工程、電子工程：電路學#26847

科目：鐵路◆電路學(概要) | 年份：100年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：鐵路◆電路學(概要)

選擇題 (0)

申論題 (5)

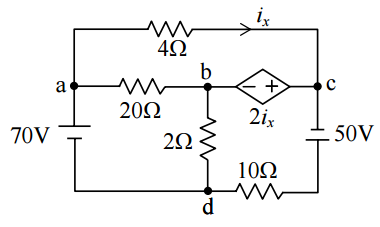

【已刪除】一、如圖所示電路，試求其中節點c相對節點d之電壓Vcd，即Vc－Vd。（20 分）

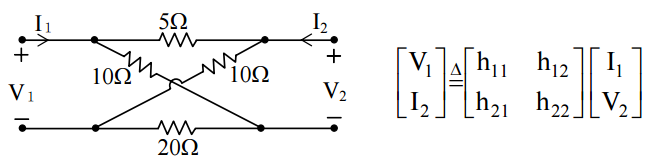

【已刪除】二、試求下列電路之混合參數[h]。（20 分）
【已刪除】三、試求下列電路之輸入電阻。（20 分）

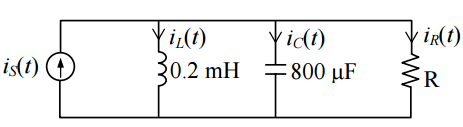

【已刪除】四、如圖所示弦波交流穩態電路，已知其中電流源之角頻率ω為 5000 rad/s，今欲使通過 電阻R之電流iR之相位落後該電流源iS之相位 45°，則R之值應為多少歐姆？（20 分）

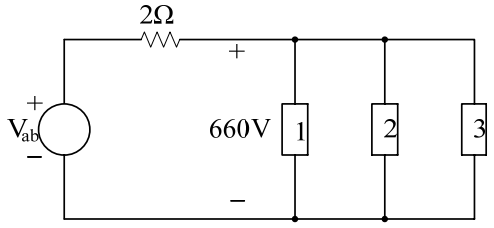

【已刪除】五、已知下列三並聯負載之電壓為 660 伏均方根值， 負載 1 之功率因數為 0.6 滯後，其中實功率為 15 kW； 負載 2 之功率因數為 0.707 超前，其中實功率為 20 kW； 負載 3 之功率因數為 0.4 滯後，其中實功率為 10 kW； 此等負載經由電阻為 2 歐姆，電抗可忽略之電纜連接於變電所匯流排（bus），求變 電所匯流排之電壓Vab。假設負載 660 V電壓之相位角為 0°。（20 分）
