100年 - 100 鐵路特種考試_佐級_機械工程：機械工程製圖大意#33977

科目：機械工程製圖 | 年份：100年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：機械工程製圖

選擇題 (40)

1根據第一角法所繪製之視圖，其俯視圖會放置於前視圖的： (A)上方 (B)下方 (C)右方 (D)左方
2 視圖中如果有不同種類的線條重疊，最優先繪製的是： (A)中心線 (B)尺度線 (C)輪廓線 (D)剖面線
3下列視圖中，那一種視圖不能夠表達物體或是機件的高度尺度？ (A)前視圖 (B)右側視圖 (C)俯視圖 (D)後視圖
4在局部剖面的剖視圖中，剖視與非剖視部分的分界線以折斷線畫之，折斷線是以什麼式樣的線條繪 製？ (A)粗實線 (B)細實線 (C) 一點鏈線 (D)虛線
5空間中有一線段不垂直也不平行於主要投影面，該線段的實際長度可以在何者視圖中求得? (A)半視圖 (B)轉正視圖 (C)放大視圖 (D)輔助視圖
6在尺度數字外加註括弧，例如：(X)，表示此尺度數字X爲： (A)特別重要的尺度 (B)物件的總長、總寬、或是總高 (C)供參考用的參考尺度 (D)相對於基準面的基準尺度
7 爲了能夠製造機件達到應有的精度及具有互換性，所以必須訂定機件的： (A)尺度 (B)註解 (C)公差 (D)配合
8最小極限尺度與基本尺度之差，亦即是： (A)上偏差 (B)下偏差 (C)最大公差 (D)最小公差
9若一軸與一孔相互套接在一起，如果希望要有餘隙配合，下列那一項必須成立? (A)軸的最大極限尺度必須大於相配合的孔的最大極限尺度 (B)軸的最小極限尺度必須大於相配合的孔的最大極限尺度 (C)軸的最大極限尺度必須小於相配合的孔的最小極限尺度 (D)孔的最小極限尺度必須小於相配合的軸的最大極限尺度
10依據CNS工程製圖標準，正齒輪中的節圓以下列何者線條繪製？ (A)細實線 (B)—點細鏈線 (C) 一點粗鏈線 (D)兩點細鏈線
11下圖爲一物體之等角圖，求出斜面的正確斜度：
 (A)1 : 2 (B)l ： 2.5 (C)l ： 3 (D)l ： 4
12已知一正立方體之實際體積爲lm3，若工作圖之比例爲1 : 100，則工作圖上邊長之繪製長度爲何？ (A)lmm (B)10mm (C) 100mm (D) 1000mm
13依據CNS工程製圖標準，一機械零件之尺度若與其他零件組合有關，則該尺度屬於下列何者？ (A)功能尺度 (B)非功能尺度 (C)參考尺度 (D)多餘尺度
14 一螺紋之尺度標註爲2NM10X1.5，求出該螺紋的導程(lead)： (A) 1.5mm (B)2mm (C)3mm (D)5mm
15依據下圖之尺度標註，求出最小間隙，單位爲mm ：
 (A)0.034mm (B)0.050mm (C)0.009mm (D)0.025mm

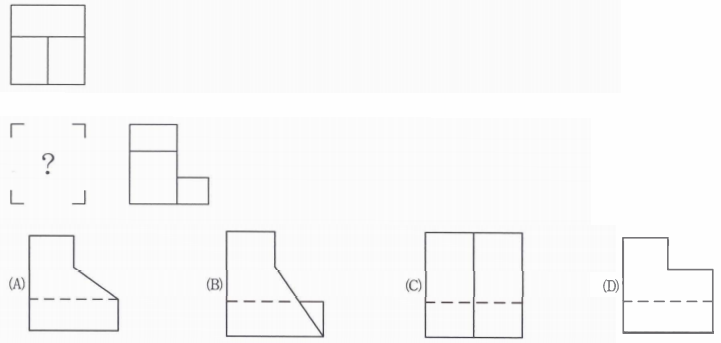

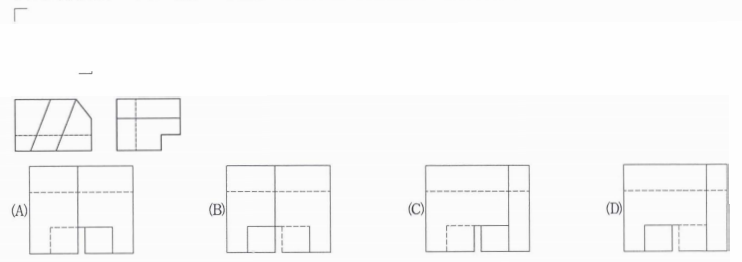

16在下圖中，利用第三角法續製一物體的正投影視圖，何者爲所缺少的前視圖？

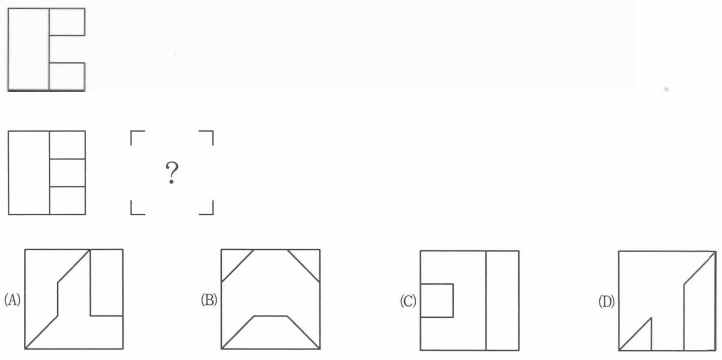

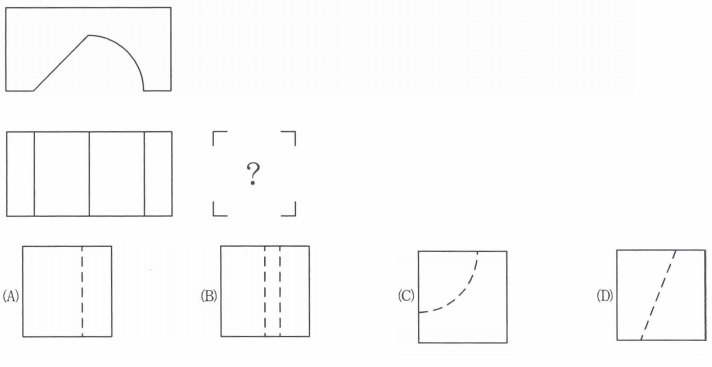

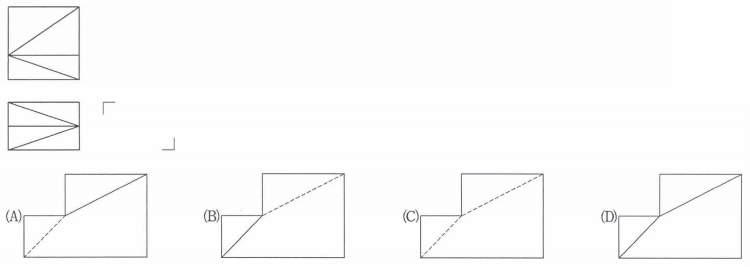

17在下圖中，利用第三角法繪製一物體的正投影視圖，何者爲所缺少的右側視圖？

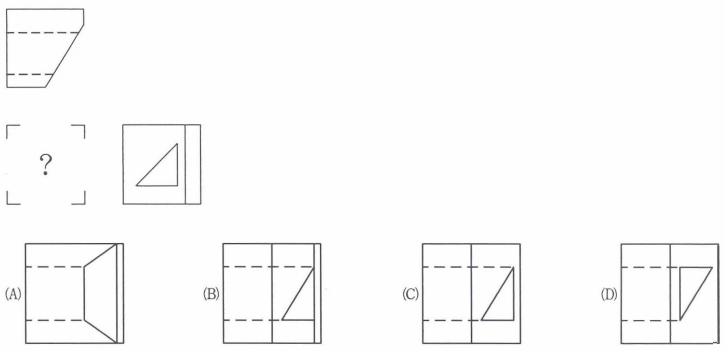

18在下圖中，利用第三角法繪製一物體的正投影視圖，何者爲所缺少的前視圖？
複選題

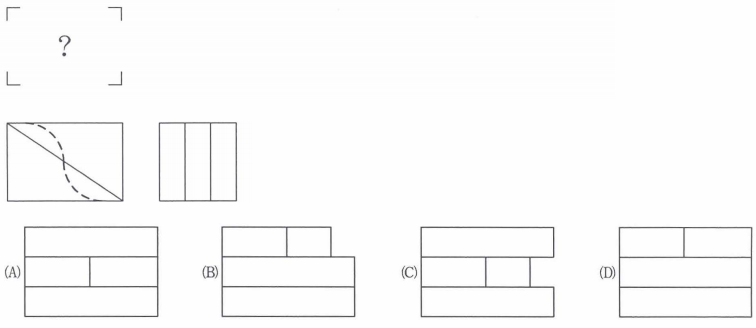

19在下圖中，利用第三角法繪製一物體的正投影視圖，何者爲所缺少的俯視圖？

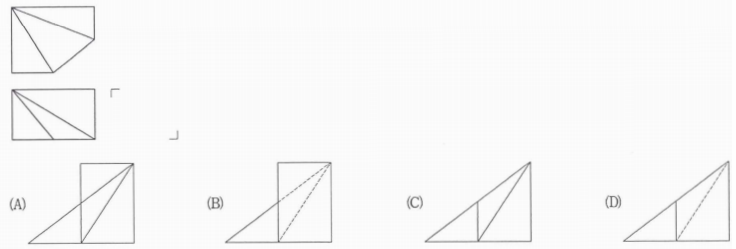

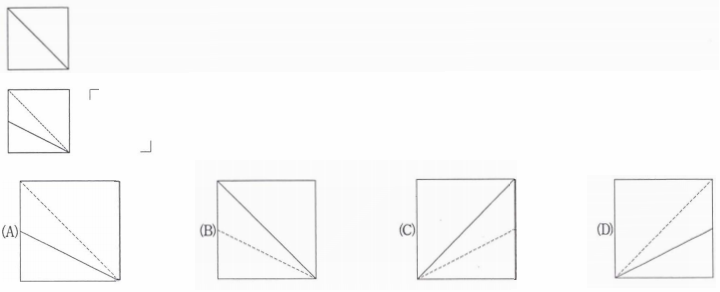

20在下圖中，利用第三角法繪製一物體的正投影視圖，何者爲所缺少的右側視圖？

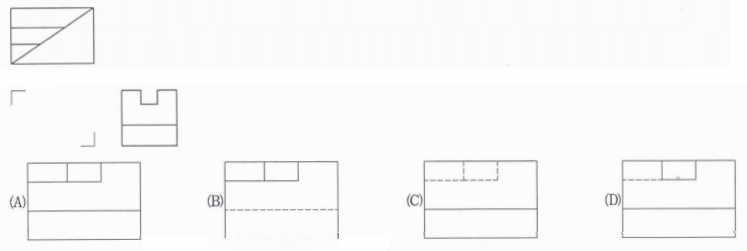

21在下圖中，利用第三角法繪製一物體的正投影視圖，何者爲所缺少的前視圖?
22 在下圖中，利用第三角法繪製一物體的正投影視圖，何者爲所缺少的右側視圖？

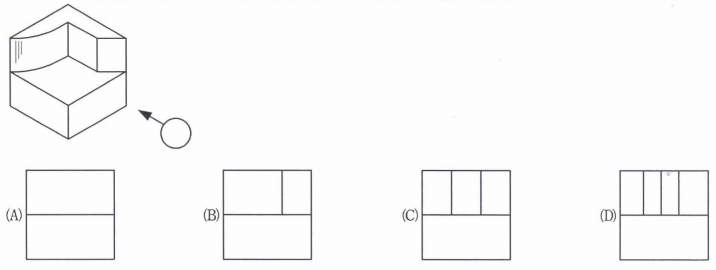

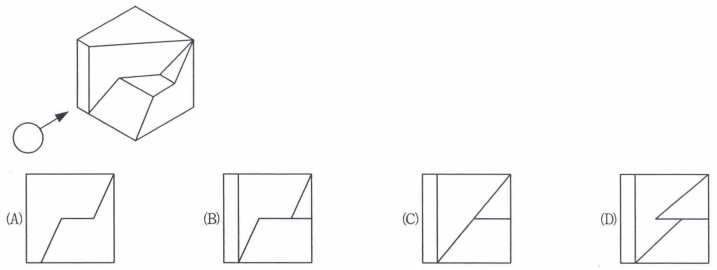

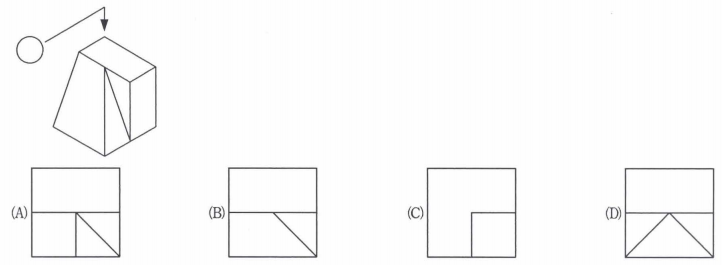

23下圖所示一物體的等角圖，選出在箭頭指示方向的正確投影視圖：

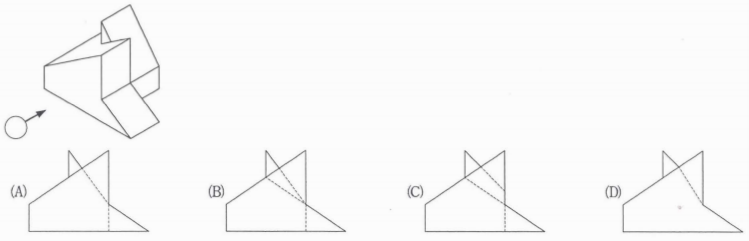

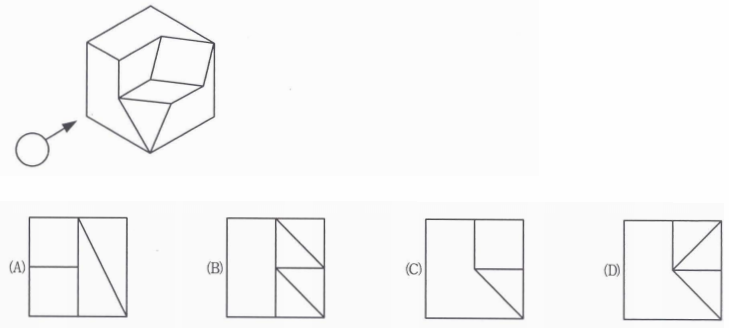

24下圖所示一物體的等角圖，選出在箭頭指示方向的正確投影視圖：

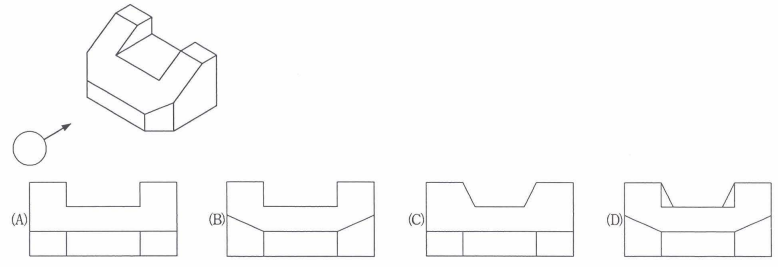

25下圖所示一物體的等角圖，選出在箭頭指示方向的正確投影視圖：
26下圖所示一物體的等角圖，選出在箭頭指示方向的正確投影視圖：

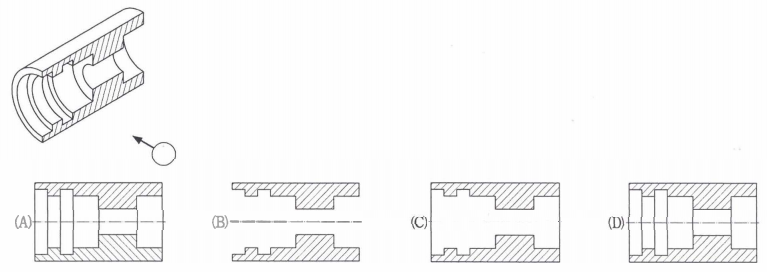

27已知一物體之等角圖，請依箭頭指示方向，選出正確之剖視圖：
28下列各剖視圖中，何者爲標準之剖視圖表示法？
29依據CNS工程製圖標準，下列何者爲內螺紋之表示法？

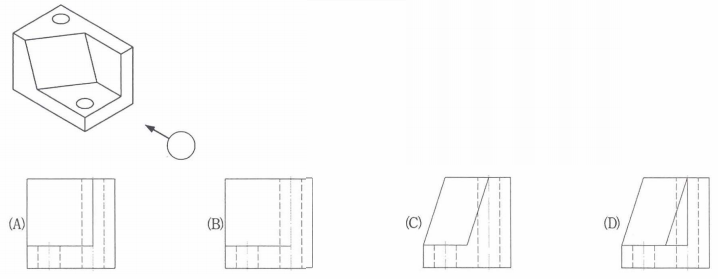

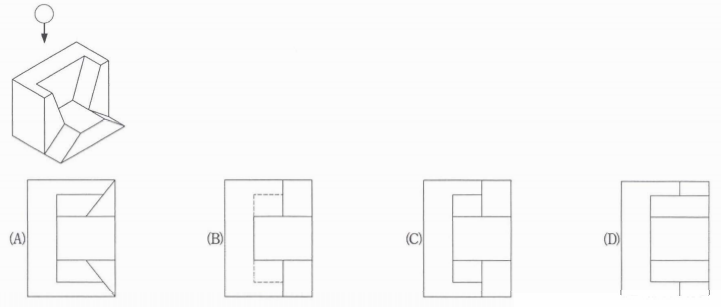

30下圖爲一物體之等角圖，請依箭頭指示方向，選出正確之投影視圖：
31下圖爲一物體之等角圖，請依箭頭指示方向，選出正確之投影視圖： 32下圖爲一物體之等角圖，請依箭頭指示方向，選出正確之投影視圖：
32下圖爲一物體之等角圖，請依箭頭指示方向，選出正確之投影視圖：
33 下圖爲一物體之等角圖，請依箭頭指示方向，選出正確之投影視圖：

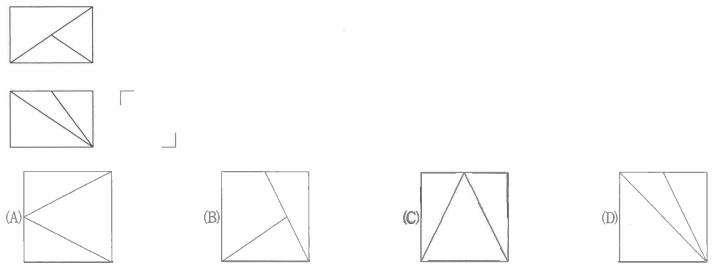

34下圖爲利用第三角法繪製一物體之前視圖和俯視圖，何者爲此物體正確之右側視圖？
35下圖爲利用第三角法繪製一物體之前視圖和俯視圖，何者爲此物體正確之右側視圖？

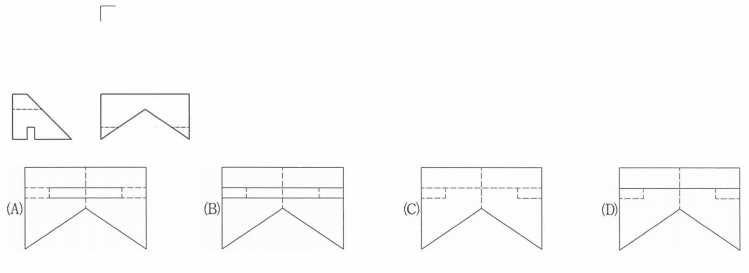

36下圖爲利用第三角法繪製一物體之前視圖和左側視圖，何者爲此物體正確之俯視圖？
37下圖爲利用第三角法繪製一物體之前視圖和俯視圖，何者爲此物體正確之右側視圖？
38下圖爲利用第三角法繪製一物體之右側視圖和俯視圖，何者爲此物體正確之前視圖?
39下圖爲利用第三角法繪製一物體之前視圖和右側視圖，何者爲此物體正確之俯視圖？
40下圖爲利用第三角法繪製一物體之前視圖和俯視圖，何者爲此物體正確之右側視圖？
