102年 - 102 鐵路特種考試_佐級_機械工程：機械工程製圖大意#34280

科目：機械工程製圖 | 年份：102年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：機械工程製圖

選擇題 (40)

1 一張 A4 大小圖紙的面積是 A0 大小圖紙面積的幾倍？ (A)1/2 (B) 1/4 (C) 1/8 (D) 1/16
2 下列有關線條用途之敘述，何者正確？ (A)輪廓線用粗鏈線 (B)假想線用細鏈線 (C)隱藏線用實線 (D)需特殊處理物面的範圍用粗實線
3 圓在等角立體圖中顯示為一個橢圓，若要用橢圓板來繪製，則所用橢圓板之方位角為幾度？ (A) 15°16' (B) 20°16' (C) 30° (D) 35°16'
4 繪製等角立體圖時，三個軸線的夾角為幾度？ (A) 60 度 (B) 90 度 (C) 120 度 (D) 150 度
5 一標註為 2N M 30 X 2 的公制螺紋，其螺紋線數為何？ (A)單線 (B)雙線 (C)三線 (D)四線
6 依 CNS 公制粗螺紋的公差規定 M10－5g6g 的 5g 代表何種意義？ (A)外螺紋節徑公差等位 (B)外螺紋峰徑公差等位 (C)內螺紋節徑公差等位 (D)內螺紋峰徑公差等位
7 一組三角板配合丁字尺可畫出最小之角度為： (A) 5° (B) 10° (C) 15° (D) 20°
8 製圖鉛筆的筆心硬度，下列那一個最硬？ (A) F (B) 2H (C) HB (D) 2B
9 根據我國國家標準規範，表面織構符號之參數型態包含那三大類？ (A)輪廓、實體、材料 (B)輪廓、圖面、比例曲線 (C)輪廓、圖形、材料比曲線 (D)輪廓、視圖、表面比例
10 根據我國國家標準規範，圖紙中心記號線之線型為何？ (A)細實線 (B)粗實線 (C)虛線 (D)中心線
11 繪製虛線線條時，若每線段的間隔為 1 mm，則每線段的長度約為多少？ (A) 1 mm (B) 3 mm (C) 7 mm (D) 20 mm
12 在組合剖視圖中，下列那一個為必須剖切的機件？ (A)鍵 (B)推拔銷 (C)軸承 (D)實心圓軸
13 旋轉剖面在剖切處重疊繪出其輪廓線時，下列那一個輪廓線之式樣為正確？ (A)細實線 (B)虛線 (C)細兩點鏈線 (D)粗實線
14 根據我國國家標準 101 年的規範，軸與孔為同一類型式時，配合之組裝形態包含那三大類？ (A)鬆配合、過度配合、緊配合 (B)餘隙配合、留隙配合、加壓配合 (C)鬆配合、留隙配合、干涉配合 (D)餘隙配合、過度配合、干涉配合 代號：4905 頁次：7－2
15 根據我國國家標準 101 年的規範，上限界尺度與下限界尺度之差為下列何者？ (A)允許限界 (B)公差 (C)留隙 (D)限界值
16 根據我國國家標準 101 年的規範，若尺度標註為 50F7，其中 F7 之說明，下列那一個正確？ (A)孔之基礎偏差標示符號 F，標準公差等級數字 7 (B)軸之基礎偏差標示符號 F，標準公差等級數字 7 (C)孔之標準公差符號 F，配合等級數字 7 (D)軸之標準公差符號 F，配合等級數字 7
17 根據我國國家標準 101 年的規範，標準公差等級有多少級？ (A)16級(B)18級(C)20級(D)22級
18 表面織構符號 中之單位為下列何者？ (A) μm (B) nm (C) dm (D) mm
19 下列線條交接的繪法何者正確？ (A) (B) (C) (D)
20 下列何者是第三角投影法的表示符號？ (A) (B) (C) (D)
21 依我國國家標準中之管接合表示法，如下所示管路單線圖是何種接合方式？ (A)螺紋接合 (B)熔接接合 (C)凸緣接合 (D)插承接合

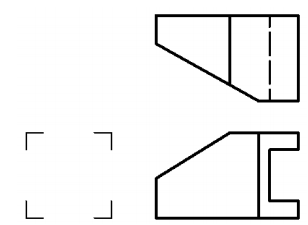

22 採用第三角投影法繪製一物體正投影視圖，已知該物體的俯視圖與右側視圖，如下圖所示，請選出 正確的前視圖。 (A) (B) (C) (D)

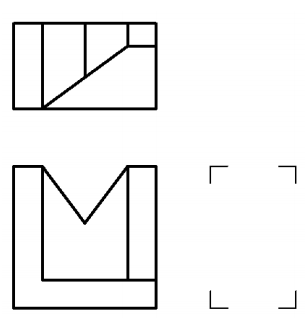

23 採用第三角投影法繪製一物體正投影視圖，已知該物體的俯視圖與右側視圖，如下圖所示，請選出 正確的仰視圖。 (A) (B) (C) (D)
24 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與俯視圖，如下圖所示，請選出正 確的右側視圖。 (A) (B) (C) (D)

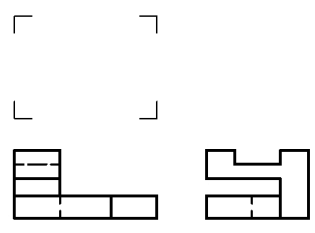

25 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與右側視圖，如下圖所示，請選出 正確的俯視圖。 (A) (B) (C) (D)
26 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與俯視圖，如下圖所示，請選出正 確的左側視圖。 (A) (B) (C) (D)
27 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與左側視圖，如下圖所示，請選出 正確的俯視圖。 (A) (B) (C) (D)
28 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與俯視圖，如下圖所示，請選出正 確的右側視圖。 (A) (B) (C) (D)
29 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與右側視圖，如下圖所示，請選出 正確的俯視圖。 (A) (B) (C) (D)

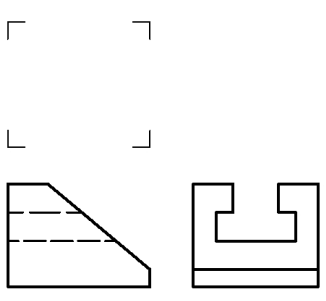

30 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與右側視圖，如下圖所示，請選出 正確的俯視圖。 (A) (B) (C) (D)
31 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與右側視圖，如下圖所示，請選出 正確的俯視圖。(A) (B) (C) (D)

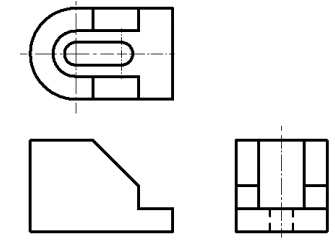

32 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與俯視圖，如下圖所示，請選出正 確的左側視圖。 (A) (B) (C) (D)

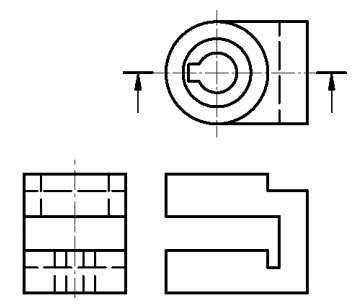

33 採用第三角投影法繪製一物體正投影視圖，已知該物體的俯視圖與左側視圖，如下圖所示，請選出 前視圖正確的全剖視圖。 (A) (B) (C) (D)

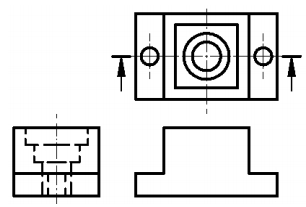

34 採用第三角投影法繪製一物體正投影視圖，已知該物體的俯視圖與右側視圖，如下圖所示，請選出 前視圖正確的全剖視圖。 (A) (B) (C) (D)
35 採用第三角投影法繪製一物體正投影視圖，已知該物體的俯視圖與左側視圖，如下圖所示，請選出 前視圖正確的全剖視圖。 (A) (B) (C) (D)

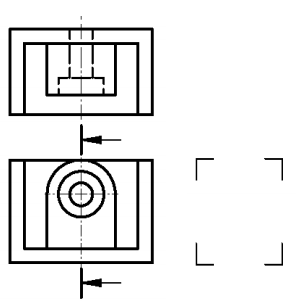

36 採用第三角投影法繪製一物體正投影視圖，已知該物體的前視圖與俯視圖，如下圖所示，請選出右 側視圖正確的全剖視圖。 (A) (B) (C) (D)
37 下圖為一螺紋的視圖，下列所述那一個正確？ (A)左螺紋 (B)右螺紋 (C)內螺紋 (D)斜螺紋
38 半視圖上可在對稱軸之中心線兩端標明符號，下列圖中那一個正確？ (A) (B) (C) (D)
39 在視圖中虛擬視圖之線型，下列那一個正確？ (A) (B) (C) (D)
40 蝸桿習用表示法，下列那一個正確？ (A)(B)(C)(D)
