99年 - 99 鐵路特種考試_佐級_機械工程：機械工程製圖大意#35966

科目：機械工程製圖 | 年份：99年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：機械工程製圖

選擇題 (40)

1 根據我國國家標準的規定，A 組紙張的長邊為短邊的：(A)1.25 倍 (B) 1.5 倍 (C) √2 倍 (D) √3 倍
2 某工程圖上的比例標註為 1：4，則圖中線長為 4 (mm)，所對應物體實際的大小為： (A) 1 (mm) (B) 4 (mm) (C) 8 (mm) (D) 16 (mm)
3 工程圖中所用的線，那一種用途的線條的粗細畫法，需以中線繪製？ (A)中心線 (B)隱藏線 (C)剖面線 (D)割面線

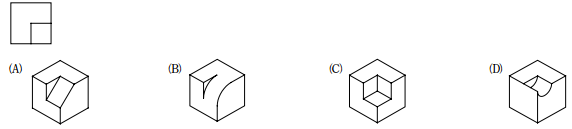

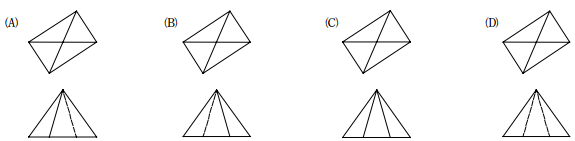

4 使用第三角法投影，某物體的俯視圖如下，則下列那一個不可能為此物體的形狀？

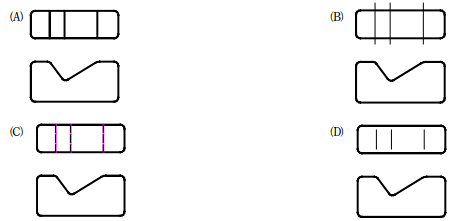

5 依照 CNS 畫法，下列那一個視圖畫法正確的表示出因圓角消失的稜線？
6 使用第三角法投影，下面的投影視圖那一個正確？
7 使用第三角法投影，某物體的俯視圖如下，則其前視圖（框線標示處），應為下列那一個？

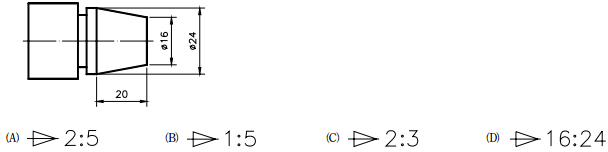

8 若以錐度符號表示下圖右側特徵，何者正確？
9 下列那一個視圖為正立方體的等角投影圖？
10 關於下圖中表面符號的敘述何者正確？
 (A)表面粗糙度為 6.3 (mm) (B)不得切削加工 (C)加工裕度 2.5 (mm) (D)基準長度為 2.5 (mm)
11 若 a 表示尺度界線，b 表示中心線，c 表示實線，d 表示虛線，若在工程圖中線條重合時，依線條之 優先順序應為： (A) abcd (B) cdba (C) cbda (D) bcad
12 機械製圖中對於較長物體，其間如無變化，可以中斷視圖繪製，以節省空間，其中斷裂處的折斷線 的繪製採用： (A)粗實線 (B)虛線 (C)細實線 (D)細鏈線
13 一圓周與某直線相切於點 A，圓心和點 A 連線與該直線間的夾角為： (A) 90° (B) 60° (C) 45° (D) 0°
14 某物體部位表面需要特殊處理時，則將該部位用那一種線條繪製平行而稍離於輪廓線表示？ (A)虛線 (B)粗鏈線 (C)細實線 (D)細鏈線

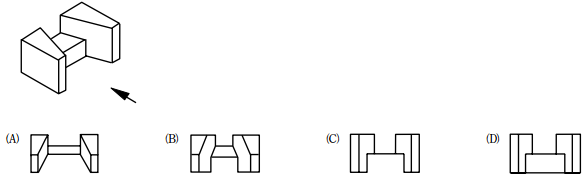

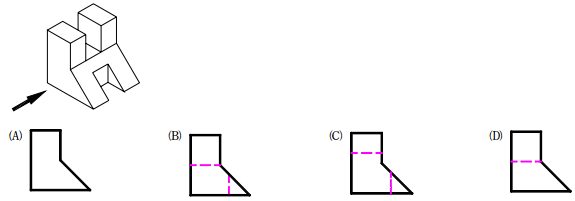

15 使用第三角法投影，下圖物體中的前視圖（箭頭標示處），應為下列那一個？

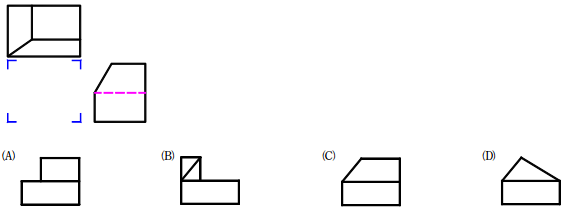

16 使用第三角法投影，下圖中的右側視圖（框線標示處），為下列那一個？

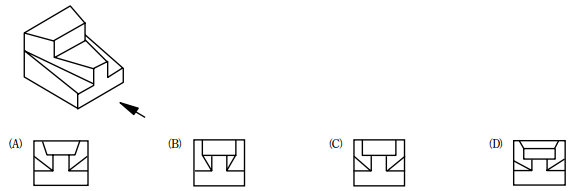

17 使用第三角法投影，下圖物體中的前視圖（箭頭標示處），應為下列那一個？

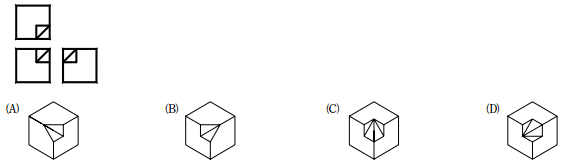

18 使用第三角法投影，下圖為那一個物體的三視圖？

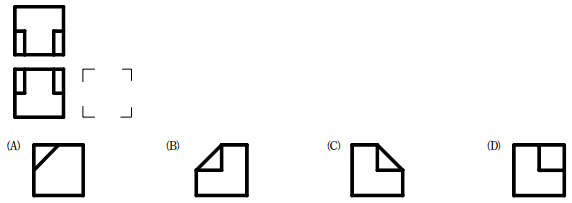

19 使用第三角法投影，下圖中的右側視圖（框線標示處），可為下列那一個？

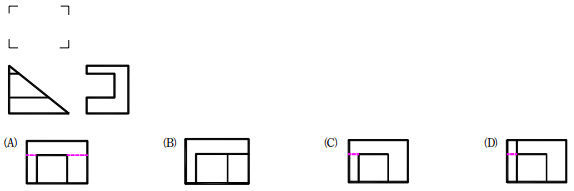

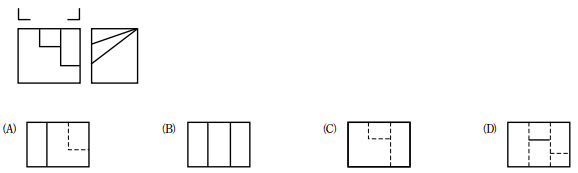

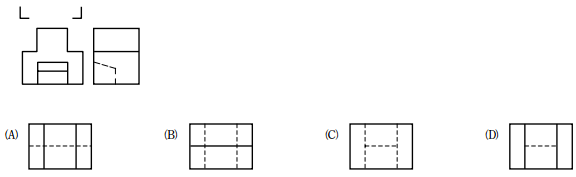

20 使用第三角法投影，下圖中的俯視圖（框線標示處），可為下列那一個？
21 尺寸標註 40±0.25 之公差值為： (A) 40 (B)+0.25 (C)-0.25 (D) 0.50

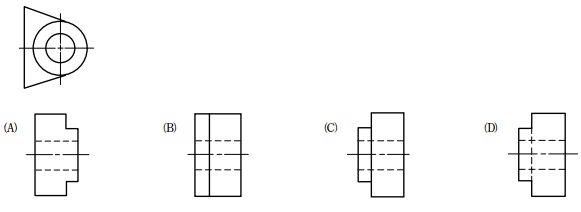

22 繪製金屬薄片之工程圖時，僅用單一視圖，加註符號 t 表示： (A)寬度 (B)長度 (C)高度 (D)厚度

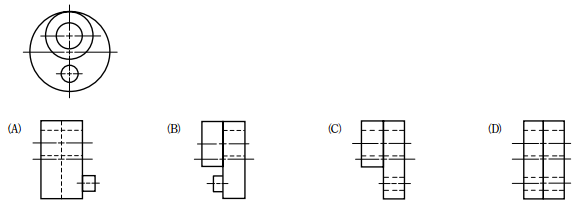

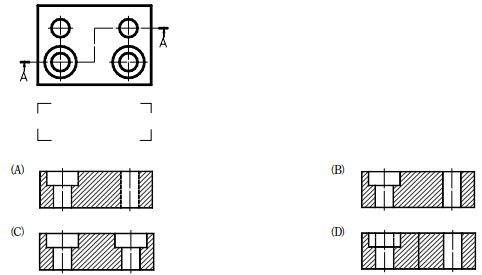

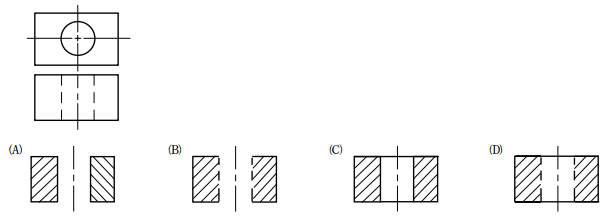

23 針對下圖所示前視圖，請選出正確的剖視圖表示方法：
24 下列半剖面之視圖表示表法，何者正確？

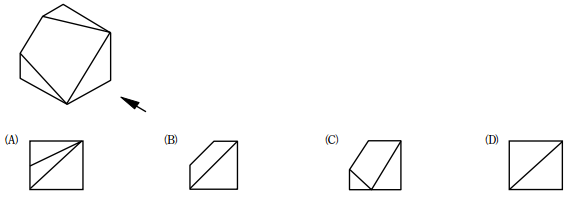

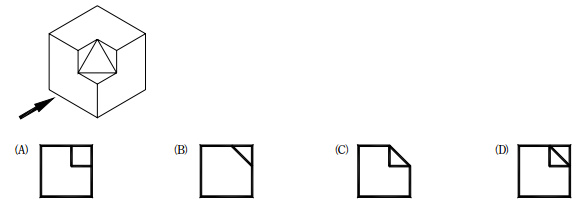

25 選出在箭頭指示方向正確的投影視圖：
26 選出在箭頭指示方向正確的投影視圖：
27 選出在箭頭指示方向正確的投影視圖：

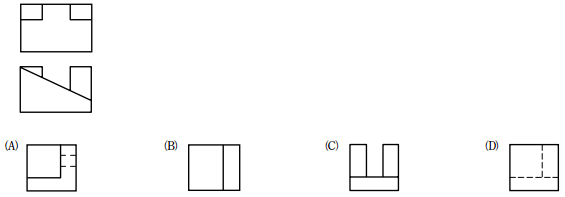

28 下圖為利用第三角法繪製一物體之前視圖，何者為此物體正確之右側視圖？
29 下圖為利用第三角法繪製一物體之前視圖，何者為此物體正確之右側視圖？

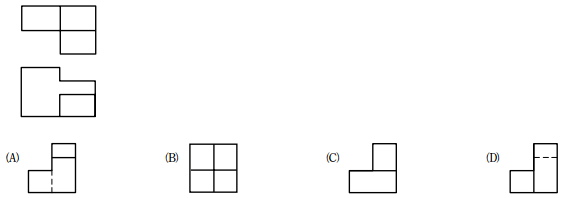

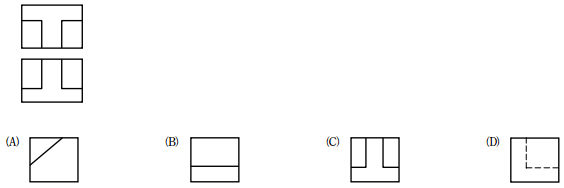

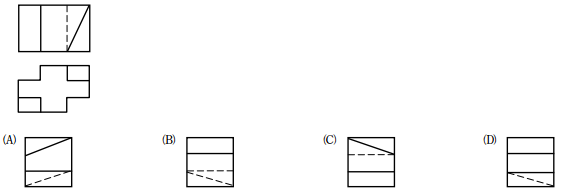

30 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？

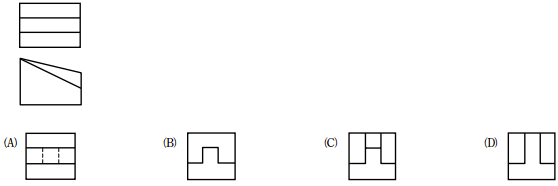

31 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？
32 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？

33 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？
34 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？
35 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？

36 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？

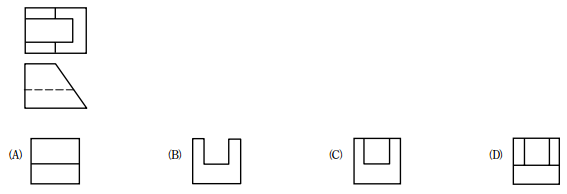

37 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？

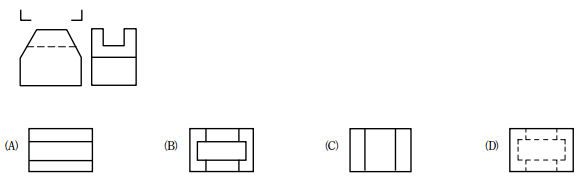

38 下圖為利用第三角法繪製一物體之前視圖和右側視圖，何者為此物體正確之俯視圖？
39 下圖為利用第三角法繪製一物體之前視圖和右側視圖，何者為此物體正確之俯視圖？
40 下圖為利用第三角法繪製一物體之前視圖和右側視圖，何者為此物體正確之俯視圖？

申論題 (0)
