98年 - 98 鐵路特種考試_佐級_機械工程：機械工程製圖大意#36856

科目：機械工程製圖 | 年份：98年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：機械工程製圖

選擇題 (40)

1 工程製圖使用之 A3 圖紙的尺寸為（單位：mm）： (A)297×210 (B) 1023×728 (C) 728×515 (D) 420×297
2 繪製工程圖時如果發生剖面線、延伸線、中心線、虛線等不同線條重疊時，何者之繪製順序最優先？ (A)剖面線 (B)延伸線 (C)中心線 (D)虛線

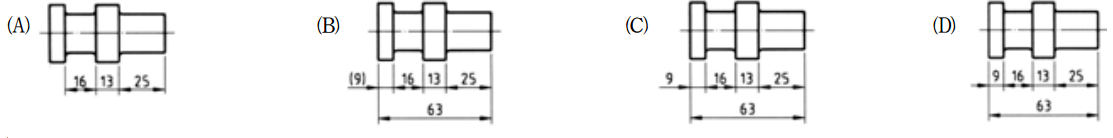

3 下列何者為錯誤的長度公差標註法？
4 工程圖形中，下列線條其粗細何者為細實線？ (A)輪廓線 (B)隱藏線 (C)尺度線 (D)割面線
5 工程圖上圖形尺寸為實物尺寸的 2 倍，標題欄上之「比例」應填寫： (A) 1：2 (B) 2：1 (C) 1/2 (D) 1/0.5

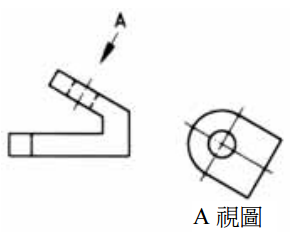

6 右圖中之「A 視圖」屬於何種視圖？ (A)轉出視圖 (B)局部視圖 (C)輔助視圖 (D)右側視圖 A 視圖
7 表面符號 中，數字 4 為： (A)基準長度 (B)加工裕度 (C)最大粗糙度 (D)最小粗糙度

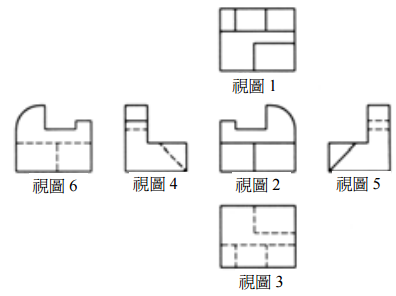

8 以第三角法繪製之六個正投影視圖如右圖所示，其中視圖 4 之位置為： (A)右側視圖 (B)左側視圖  (C)後視圖 (D)前視圖
9 下列何者為「不得切削加工」之表面符號？

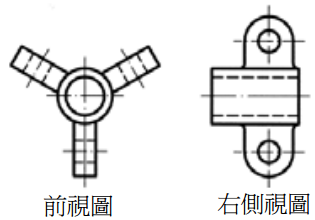

10 右圖中右側視圖之繪製，使用那一種繪圖技巧？ (A)使用轉正視圖之繪圖技巧 (B)使用旋轉視圖之繪圖技巧 (C)使用虛擬視圖之繪圖技巧 (D)錯誤之視圖繪製方法
11 依照 CNS 製圖規定，採用第一角法時，須在標題欄內或其他明顯處繪製之符號為何？
12 下列何者為正確的尺寸標註法？
13 右圖所示之表面符號，英文字母 M 表示： (A)以銑床加工 (B)以磨床加工 (C)刀痕成放射狀 (D)刀痕無一定方向
14 機械製圖時「精切面」之習用加工符號為：
15 右圖之「xxxx」位置需要標註一個直徑 20 mm 圓球之尺寸，下列那一個尺寸為正確之尺寸標註法？ (A) R10 (B) φ20 (C) Sφ20 (D) φS20
16 下列圖形中何者為正確之弧長尺寸標註方法？
17 右圖中粗鏈線及尺寸 12 之尺寸標註，其意義表示： (A)車削加工之範圍 (B)公差量測之範圍 (C)表面處理之範圍 (D)軸、孔接觸之範圍
18 在同一公差等級內，孔之公差不變，擬配合之軸，因組配程度之不同而定出不同之公差，此種配合制度稱 為： (A)基孔制 (B)基軸制 (C)國際制 (D)單向制
19 幾何公差符號 代表下列那一種形狀公差？ (A)真平度 (B)真圓度 (C)圓柱度 (D)曲線輪廓度
20 依據 CNS 製圖標準，下列何者為常用螺釘及螺帽之「簡易表示法」？
21 工程圖形中有一螺紋之尺寸標註為 M8×1，則此螺紋為： (A)標稱直徑為 8 mm 之粗螺紋 (B)節距為 1 mm 之粗螺紋 (C)節距為 1 mm 之細螺紋 (D)標稱直徑為 8 mm 之 M 形螺紋
22 工程圖形中有一螺紋之尺寸標註為「L 2N M6×0.75」，其中「2N」之意義為： (A)螺紋有 2 處 (B)螺紋節距為 2 mm (C)螺紋線數為 2 (D)螺紋之公差等級為 2N
23 工程圖形中有一螺紋之尺寸標註為 Rd 40 × 1/6"，則此螺紋為： (A)三角形螺紋 (B)梯形螺紋 (C)鋸齒形螺紋 (D)圓頂螺紋
24 下列軸承表示法之中，何者為止推軸承？
25 右圖所示之工程圖形，為那些機械元件的組合？ (A)二個正齒輪之組合 (B)二個傘齒輪之組合 (C)正齒輪與齒條之組合 (D)蝸桿與蝸輪之組合

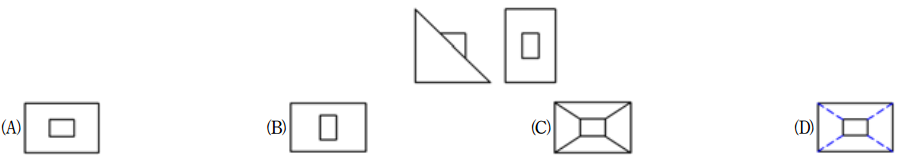

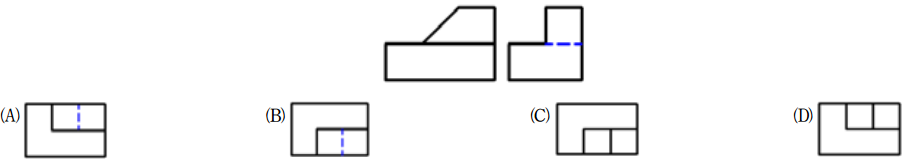

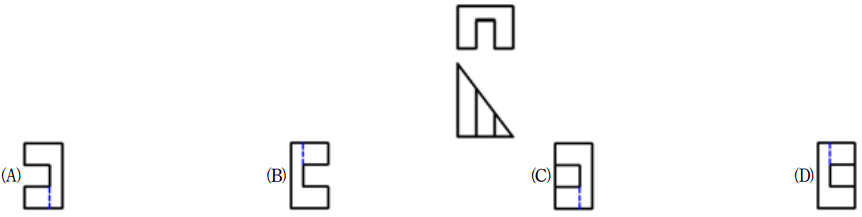

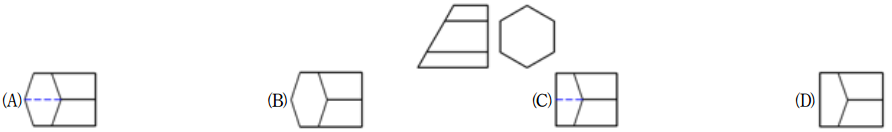

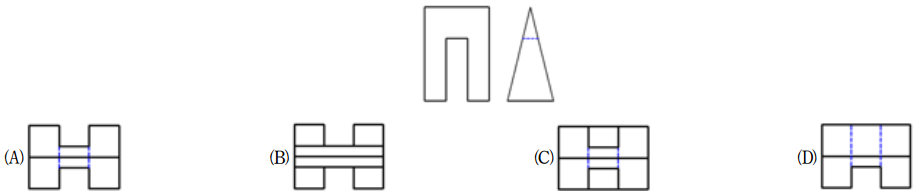

26 下圖為利用第三角法繪製一物體之前視圖和右側視圖，何者為此物體正確之俯視圖？
27 下圖為利用第三角法繪製一物體之前視圖和右側視圖，何者為此物體正確之俯視圖？

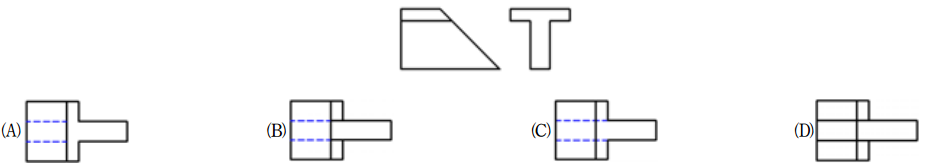

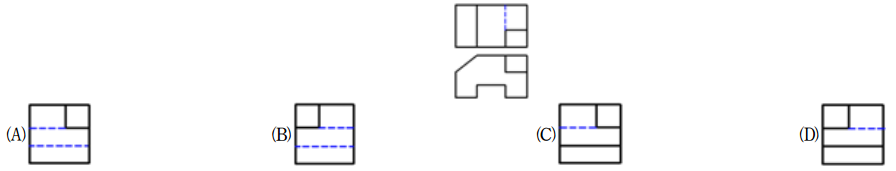

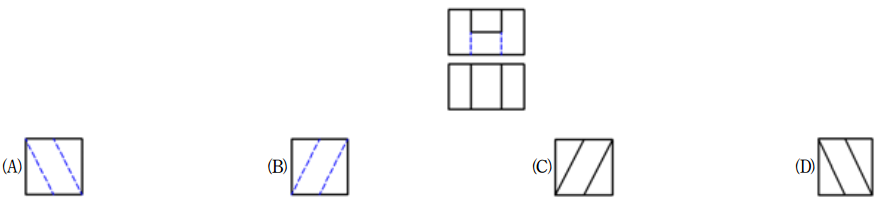

28 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？
29 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？
30 下圖為利用第三角法繪製一物體之前視圖和右側視圖，何者為此物體正確之俯視圖？
31 下圖為利用第三角法繪製一物體之前視圖和俯視圖，何者為此物體正確之右側視圖？
32 下圖為利用第三角法繪製一物體之前視圖和右側視圖，何者為此物體正確之俯視圖？
33 下圖為利用第三角法繪製一物體之前視圖和右側視圖，何者為此物體正確之俯視圖？
34 下列圖形中何者屬於「等角圖」之畫法？

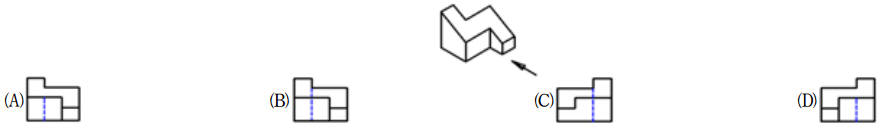

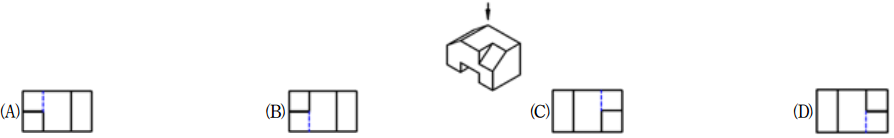

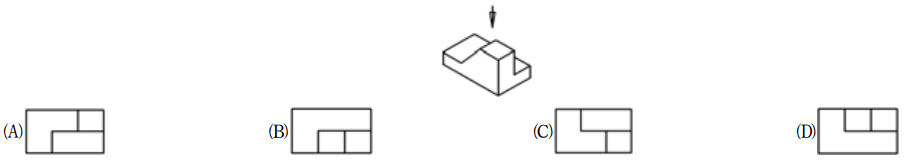

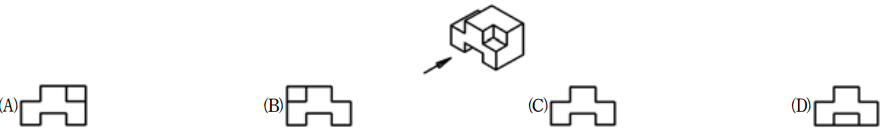

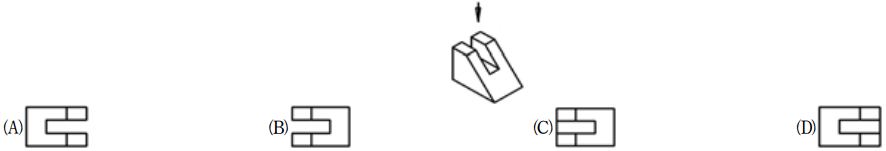

35 下圖所示之等角圖，選出在箭頭指示方向正確的投影視圖：
36 下圖所示之等角圖，選出在箭頭指示方向正確的投影視圖：
37 下圖所示之等角圖，選出在箭頭指示方向正確的投影視圖：
38 下圖所示之等角圖，選出在箭頭指示方向正確的投影視圖：
39 下圖所示之等角圖，選出在箭頭指示方向正確的投影視圖：
40 下圖所示之等角圖，選出在箭頭指示方向正確的投影視圖：

申論題 (0)
